yolo

我们对yolo系列算法模型进行了简要整理

---

yolov1

CVPR 2016 Joseph Redmon

You only look once, real-time object detection

deepsystems.io 很不错的 yolov1幻灯片讲解

单阶段模型、两阶段模型：

目标检测模型，大致可分为"单阶段模型"、"两阶段模型"两种。前者以YOLO, SSD, Retina-Net等模型为代表；后者以RCNN, Fast RCNN等模型为代表。

"两阶段"是指，先从图像中提取若干候选框，再逐一对这些候选框进行分类和坐标调整；"单阶段"是指，直接将图像喂到网络中，由网络直接输出最终的分类以及定位结果，一步到位，端到端。(以yolo为例，其无需提取候选区域，也无复杂的上下游处理工作。仅一次前向推断即可得到bounding box定位和分类结果。)

一般而言，两者的区别在于：两阶段模型更准，单阶段模型更快。

两阶段模型(如RCNN, Fast RCNN等)，一个弊端是慢，另一个弊端在于，其首阶段所提取到的候选框，只是图像中的一小部分，管中窥豹，丢失了整个图像的全景信息(如背景信息，背景和前景的关系信息，不同物体之间的关系信息等)。

网络结构

24层卷积层提取图像特征，2层全连接层

输入448 * 448 * 3的图像

输出7 * 7 * 30的tensor，包含了所有预测框的坐标，置信度信息，以及分类结果

学习yolov1算法模型，应分开去理解训练阶段和预测阶段。

训练阶段

将输入图片划分成 S * S 个grid cell，这里 S = 7

标签ground truth(gt)框的中心点落在哪个grid cell中，就应该由哪个grid cell负责去预测这个物体。每个grid cell预测B(B = 2)个bounding box(该bounding box的中心点位于其所属grid cell内部)，其中与gt框IoU最大的bounding box负责预测这个物体，每个grid cell只能检测一个物体。

对于包含、不包含gt框的grid cell / bounding box，损失函数分别对其进行处理。

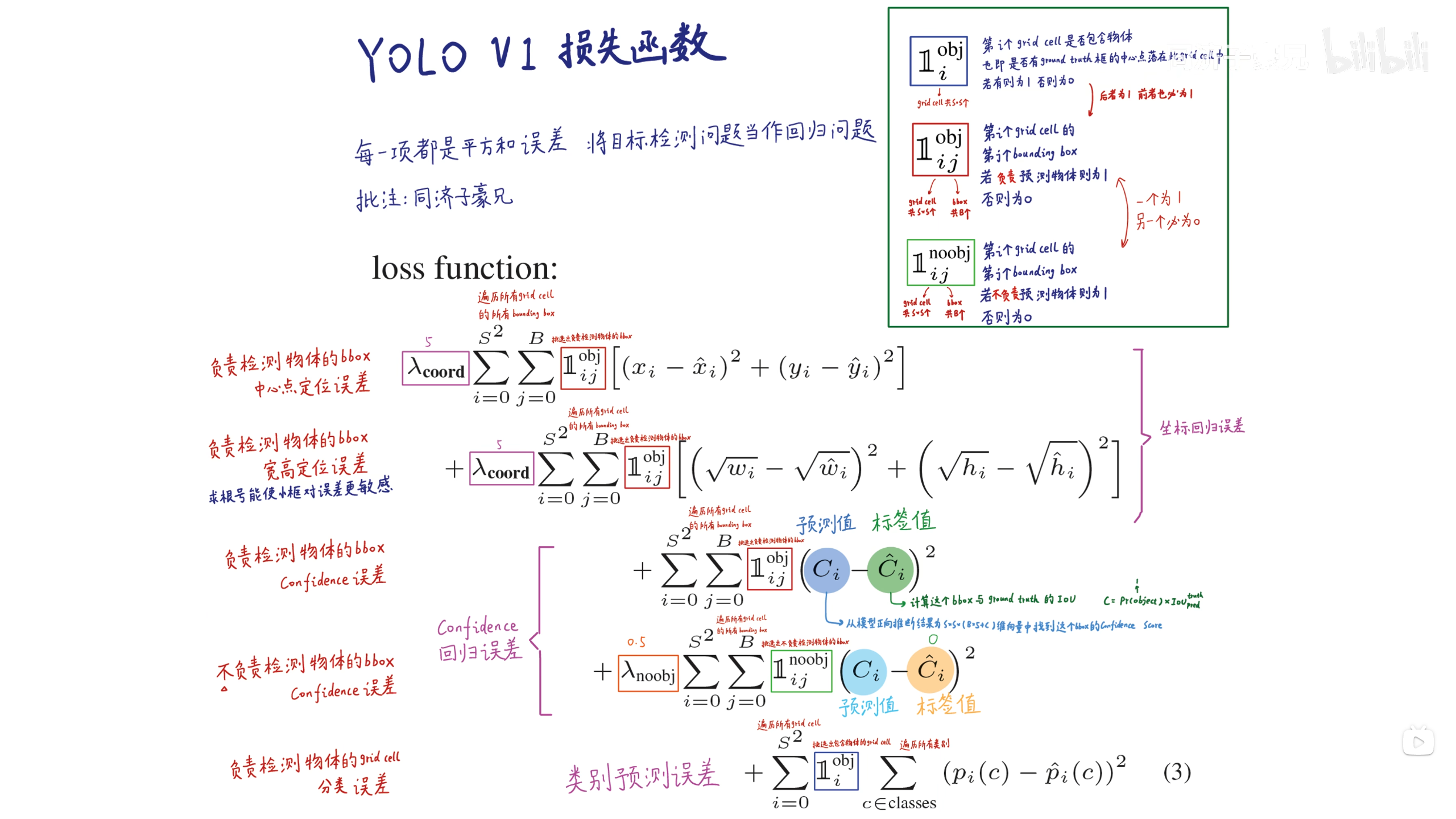

摘自B站大佬"同济子豪兄"yolov1系列

loss分为5个部分。其中第1、2部分属于"坐标回归误差"，第3、4部分属于"置信度回归误差"，第5部分属于"类别预测误差"。

1. 负责检测物体的bounding box的中心点定位误差。(gt框的中心点与该bounding box的中心点位于同一个grid cell中) (坐标回归误差)

   $$\lambda _{coord}\sum_{i=0}^{S^{2}}\sum_{j=0}^{B}{\color{Red}\mathbb{1}_{i j}^{\mathrm{obj}}}\left[\left(x_{i}-\hat{x}_{i}\right )^{2}+\left(y_{i}- \hat{y}_{i}\right)^{2}\right]$$

2. 负责检测物体的bounding box的宽高定位误差。 (坐标回归误差)

   $$+ \lambda _{coord}\sum_{i=0}^{S^{2}}\sum_{j=0}^{B} {\color{Red} \mathbb{1}_{i j}^{\mathrm{obj}}} \left[\left ( \sqrt{\omega _{i} } - \sqrt{\hat{\omega }_{i} } \right )^{2} + \left ( \sqrt{h_{i} } - \sqrt{\hat{h}_{i} } \right )^{2} \right]$$

   其中

   采用根号的方式计算loss，是为了让误差对形状较小的预测框更加敏感。(削弱形状较大的预测框，对不同大小的预测框一视同仁。) (一个很大的数开根号，结果变化会很大；一个较小的数开根号，结果变化会稍小。e.g $\sqrt{100} = 10$，$\sqrt{4} = 2$，前者缩小了10倍，后者仅缩小了2倍)

3. 负责检测物体的bounding box的置信度误差。 (置信度回归误差)

   $$+ \sum_{i=0}^{S^{2}}\sum_{j=0}^{B} {\color{Red} \mathbb{1}_{i j}^{\mathrm{obj}}} \left ( {\color{Blue} C_{i}} - {\color{Green} \hat{C}_{i}} \right )^{2}$$

   其中

   ${\color{Blue} C_{i}}$ 是预测值，即从模型正向推断出的 $S \times S \times \left ( B \times 5 + C \right )$ 维向量中找到的这个bounding box的confidience score。

   ${\color{Green} \hat{C}_{i}}$ 是标签值，为这个bounding box与ground truth的IoU。(${\color{Green} \hat{C}_{i}} = Pr\left ( object \right ) \times IoU_{pred}^{truth}$ ，其中$Pr\left ( object \right ) = 1$)

4. 不负责检测物体的bounding box的置信度误差。 (置信度回归误差)

   $$+ \lambda _{noobj} \sum_{i=0}^{S^{2}}\sum_{j=0}^{B} {\color{Green} \mathbb{1}_{i j}^{\mathrm{noobj}}} \left ( {\color{Blue} C_{i}} - {\color{Orange} \hat{C}_{i}} \right )^{2}$$

   其中

   ${\color{Blue} C_{i}}$ 是预测值。

   ${\color{Orange} \hat{C}_{i}}$ 是标签值。(${\color{Orange} \hat{C}_{i}} = 0$)

5. 负责检测物体的grid cell分类误差。 (类别预测误差)

   $$+ \sum_{i=0}^{S^{2}} {\color{Blue} \mathbb{1}_{i}^{\mathrm{obj}}} \sum_{c\in classes} \left ( p_{i}\left ( c \right ) - \hat{p}_{i}\left ( c \right ) \right )^{2}$$

loss函数中

若第 $i$ 个grid cell的第 $j$ 个bounding box负责预测物体，${\color{Red} \mathbb{1}_{i j}^{\mathrm{obj}}}$ 为1，否则 ${\color{Red} \mathbb{1}_{i j}^{\mathrm{obj}}}$ 为0。(挑选出负责检测物体的bounding box)

若第 $i$ 个grid cell的第 $j$ 个bounding box不负责预测物体，${\color{Green} \mathbb{1}_{i j}^{\mathrm{noobj}}}$ 为1，否则 ${\color{Green} \mathbb{1}_{i j}^{\mathrm{noobj}}}$ 为0。(挑选出不负责检测物体的bounding box)

若第 $i$ 个grid cell包含物体，即有ground truth框的中心点落在此grid cell中，${\color{Blue} \mathbb{1}_{i}^{\mathrm{obj}}}$ 为1，否则 ${\color{Blue} \mathbb{1}_{i}^{\mathrm{obj}}}$ 为0。 (挑选出包含物体的grid cell)

(因kaTex的公式渲染问题，指示函数\mathbb{1}_{i j}^{\mathrm{obj}的展示可能存在问题，loss function具体以图片为准)

另外，由于绝大多数预测框都是不负责预测物体的，仅少部分预测框是负责预测物体的。为了避免绝大多数不负责预测物体的预测框在loss计算的过程中占据压倒性的影响，yolov1对不同部分的loss计算进行了权重设置，即 $\lambda coord = 5$, $\lambda noobj = 0.5$

预测阶段

使用已训练好的模型进行预测

模型输出 S * S * (5 * B + C) 维的向量，接着进行置信度(conf)过滤、**非极大值抑制(NMS)**等后处理操作后，最终得到目标检测的结果。

上式中，5代表(x, y, h, w, conf)，即预测框的坐标、宽高，置信度信息。conf为该预测框是否检测到一个物体的置信度；C = 20，即已预测到是物体的条件下，20个类别分别的预测概率，即 $Pr\left ( Class_{i} \mid Object \right )$。

yolov1将一张输入是 448 * 448 的图像，分割成 7 * 7 = 49 个grid cell，因此该图片最多只能预测出49个物体。这也是为什么yolov1检测小目标和密集目标比较差的原因。

预测阶段的后处理：

置信度过滤

去掉conf很小的预测框

非极大值抑制(NMS)

目标：

去掉重叠的预测框

原理：

经过置信度过滤后，留下的预测框，对某一个类别，按置信度从左到右，从大到小排序。接下来，1号最优预测框分别与2、3、4、…号次优预测框做IoU比较(最优预测框与次优预测框的置信度分数都是大于0的)。假设1号最优预测框与3号次优预测框的IoU超过了某一阈值，说明1号最优预测框与3号次优预测框重叠过大，重复预测了某一位置，我们将3号次优预测框去掉，即将3号次优预测框的置信度置零。假设1号最优预测框与4号次优预测框的IoU未超过某一阈值，则4号次优预测框暂且保留。

1号预测框处理一轮后，2号预测框同样分别与4、5、6、…号次优预测框处理一轮(3号预测框置信度被置零了)。接着，4号预测框同样分别与5、6、7、8、…号次优预测框处理一轮。以此类推，即NMS操作。

NMS一次处理一个类别，分别对所有类别进行上述操作即可。

(注意，NMS只针对预测阶段，训练阶段是不需要进行NMS的。训练阶段每个框都会参与loss计算，不能随意把某个预测框去掉。)

参考自B站大佬"同济子豪兄"yolov1系列

---

yolov2

CVPR 2017 Joseph Redmon

YOLOV9000: Better, Faster, Stronger

Better: 在yolov1的基础之上，性能、准确率进一步提升

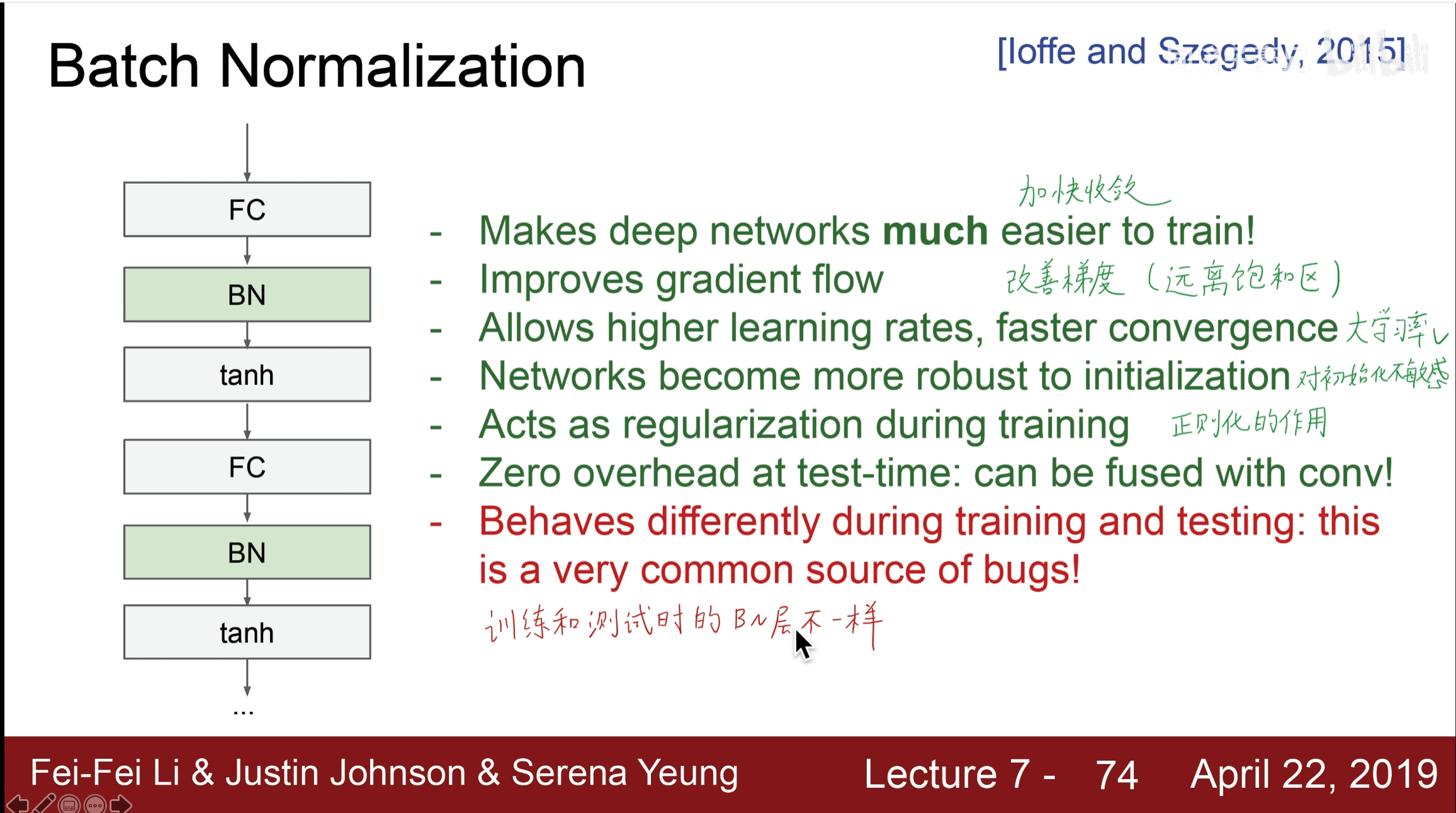

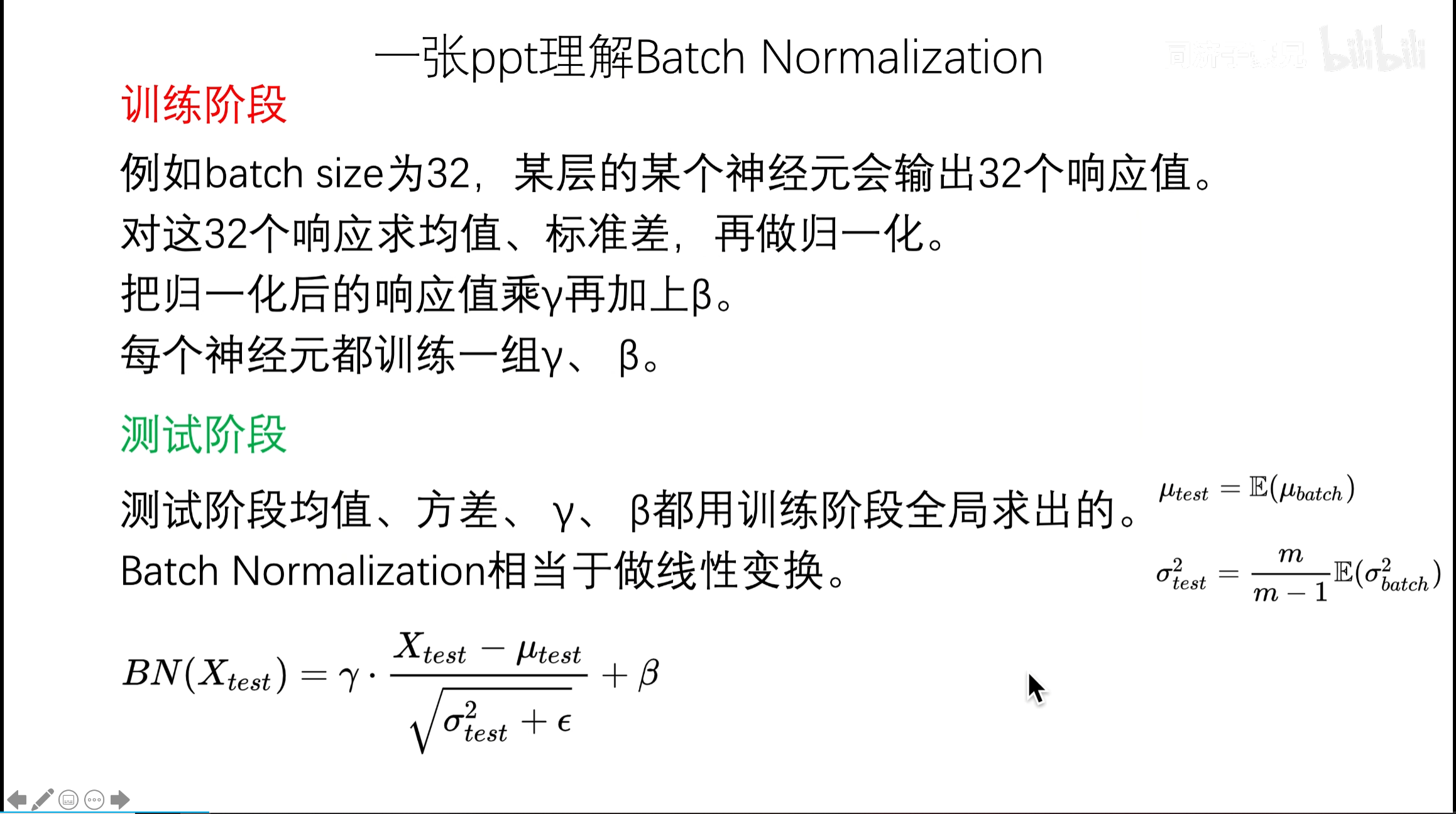

• Batch Normalization

对每一个神经元的输出，除以均值，乘以标准差。

很多激活函数，例如sigmoid函数，在0附近是非饱和区。输出太大或太小会进入饱和区，意味着梯度消失，难以训练。所以用BN，将神经元的输出集中到0附近。

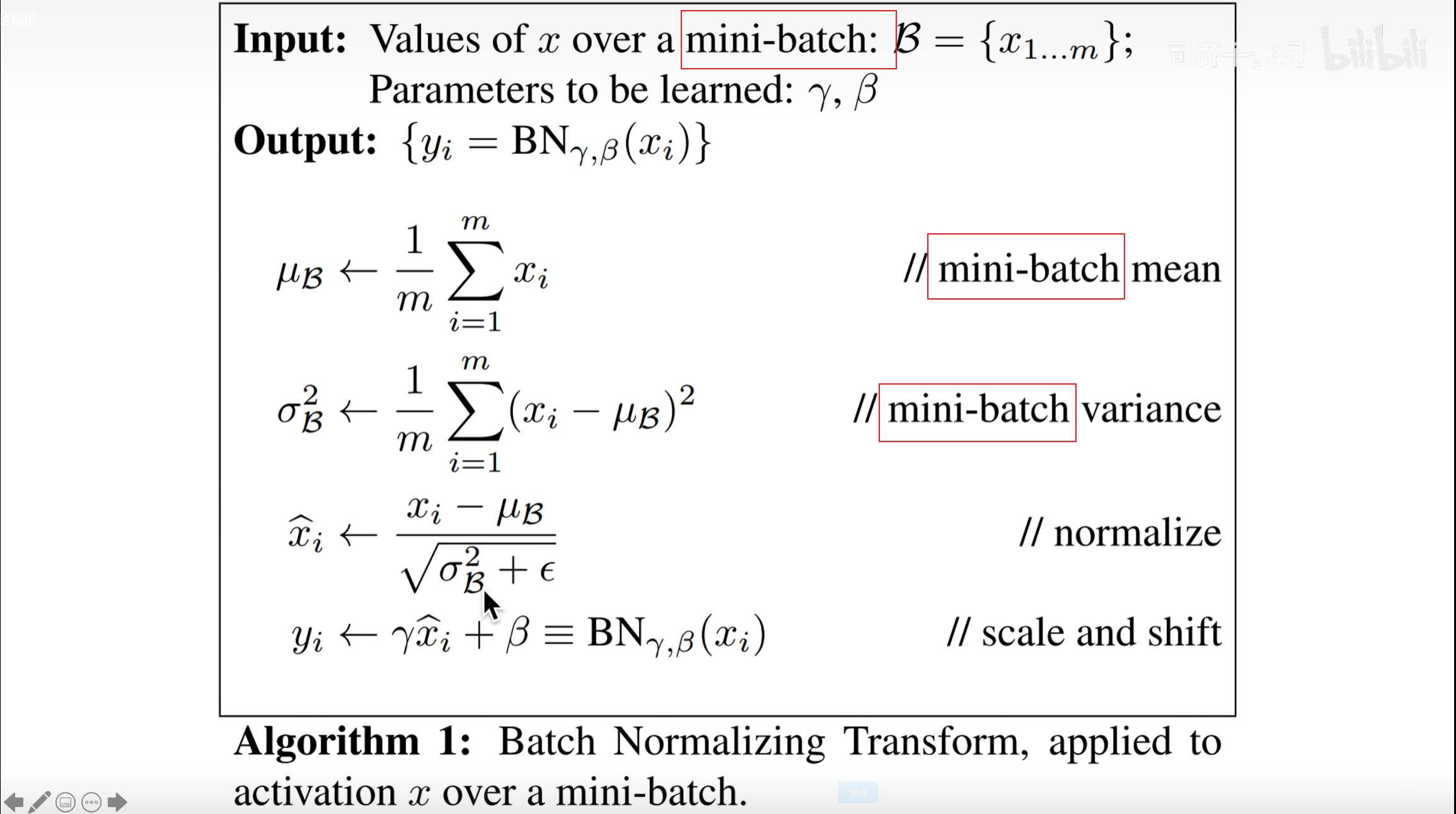

摘自B站大佬"同济子豪兄"yolov2系列

• High Resolution Classifier (高分辨率的分类器)

• Anchor

训练前首先对数据集中的物体进行聚类，得到不同尺寸的anchor。

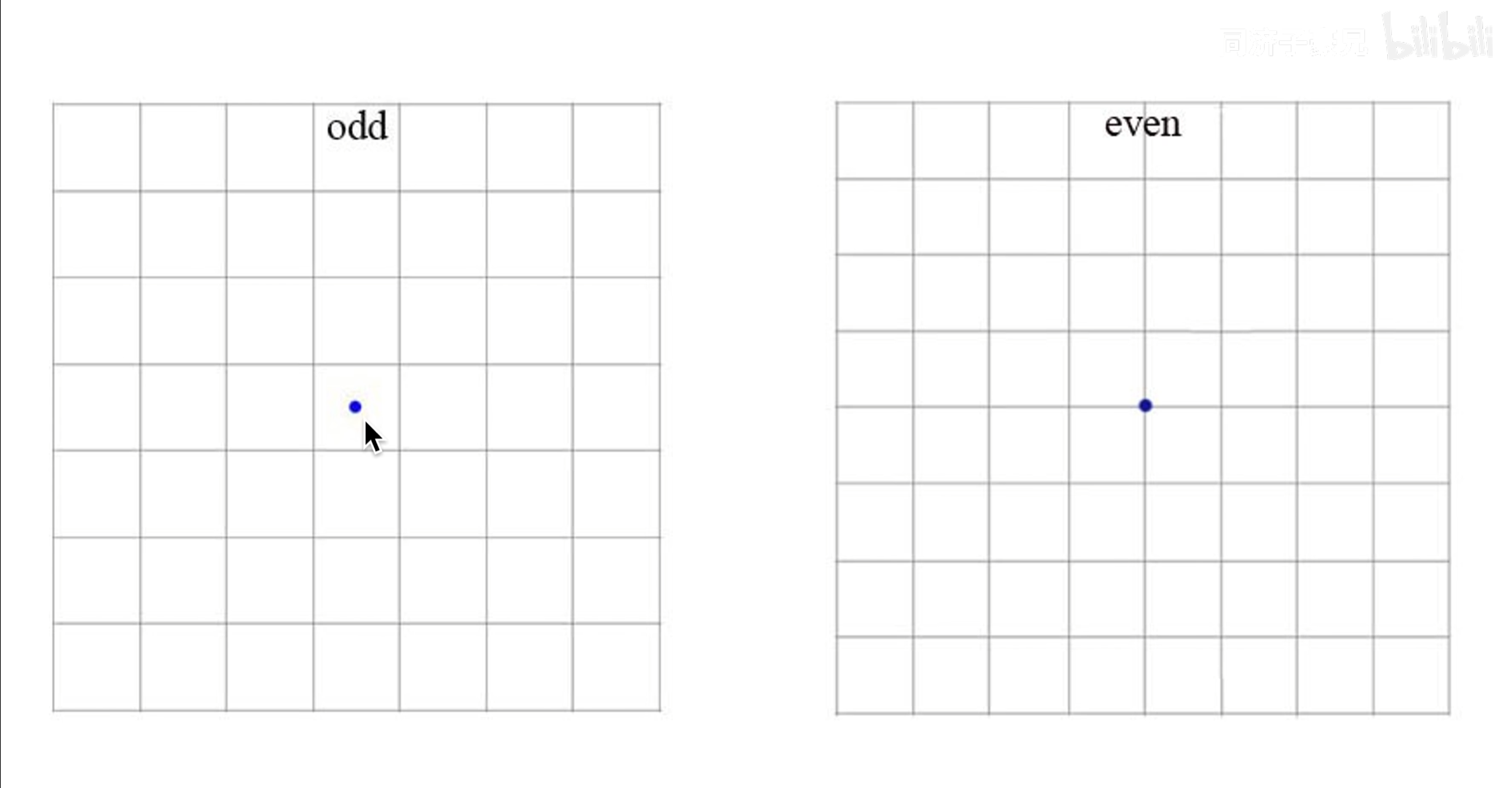

将单张图片划分为 13 * 13 的grid cell (13为奇数长宽，使整张图片的中心点落在中心grid cell中，避免整张图片的中心点落在grid cell边界。这对中心一个大物体的图片输入，更加优雅。)

摘自B站大佬"同济子豪兄"yolov2系列

每个grid cell包含5个anchor。(即事先指定5种长宽大小不同的先验框)

• Dimension Cluster

• Direct location prediction

• Fine-Grained Features (细粒度特征)

整合不同尺度的特征，叠加融合底层细粒度特征与高层语义特征，有利于小物体的目标检测。

摘自B站大佬"同济子豪兄"yolov2系列

具体实现:

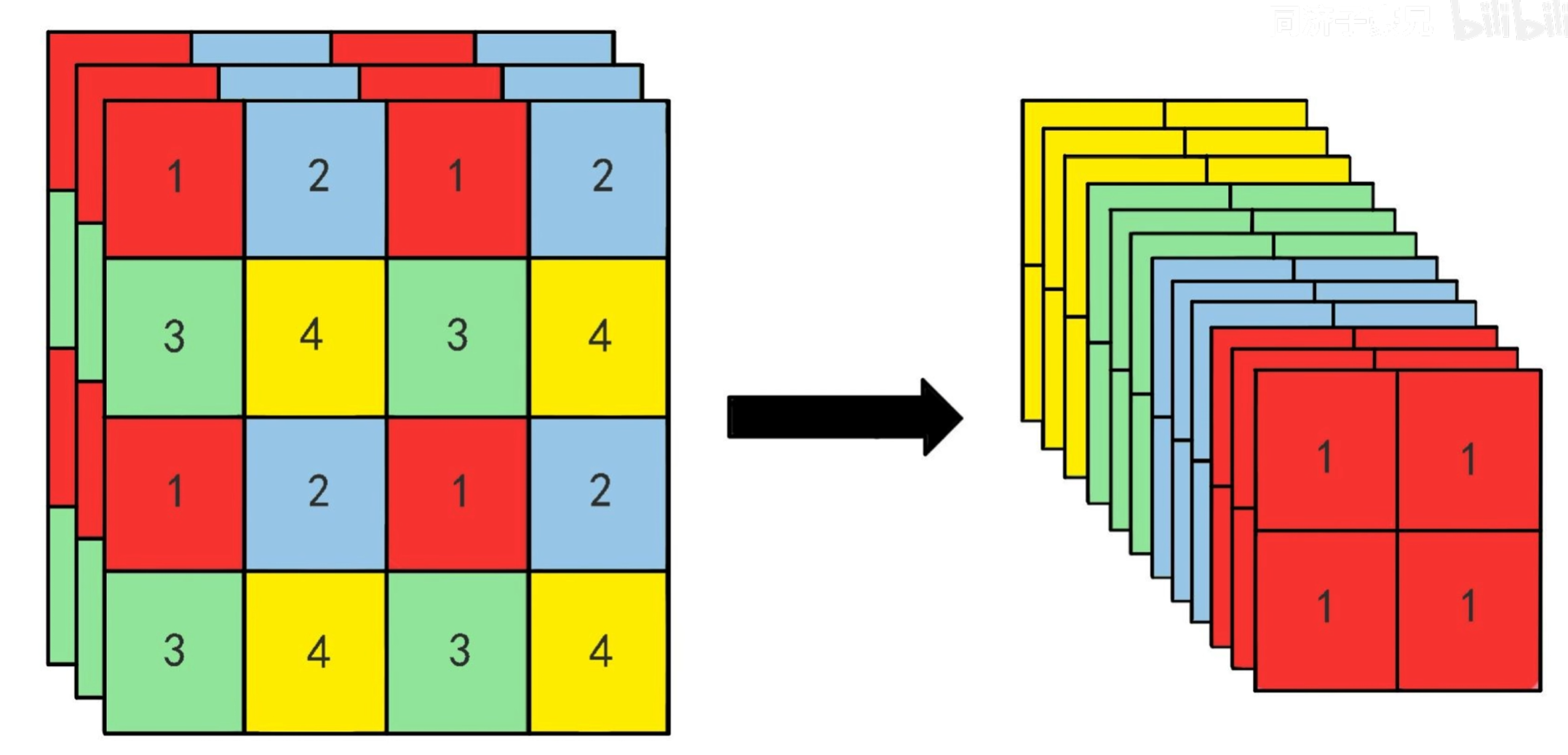

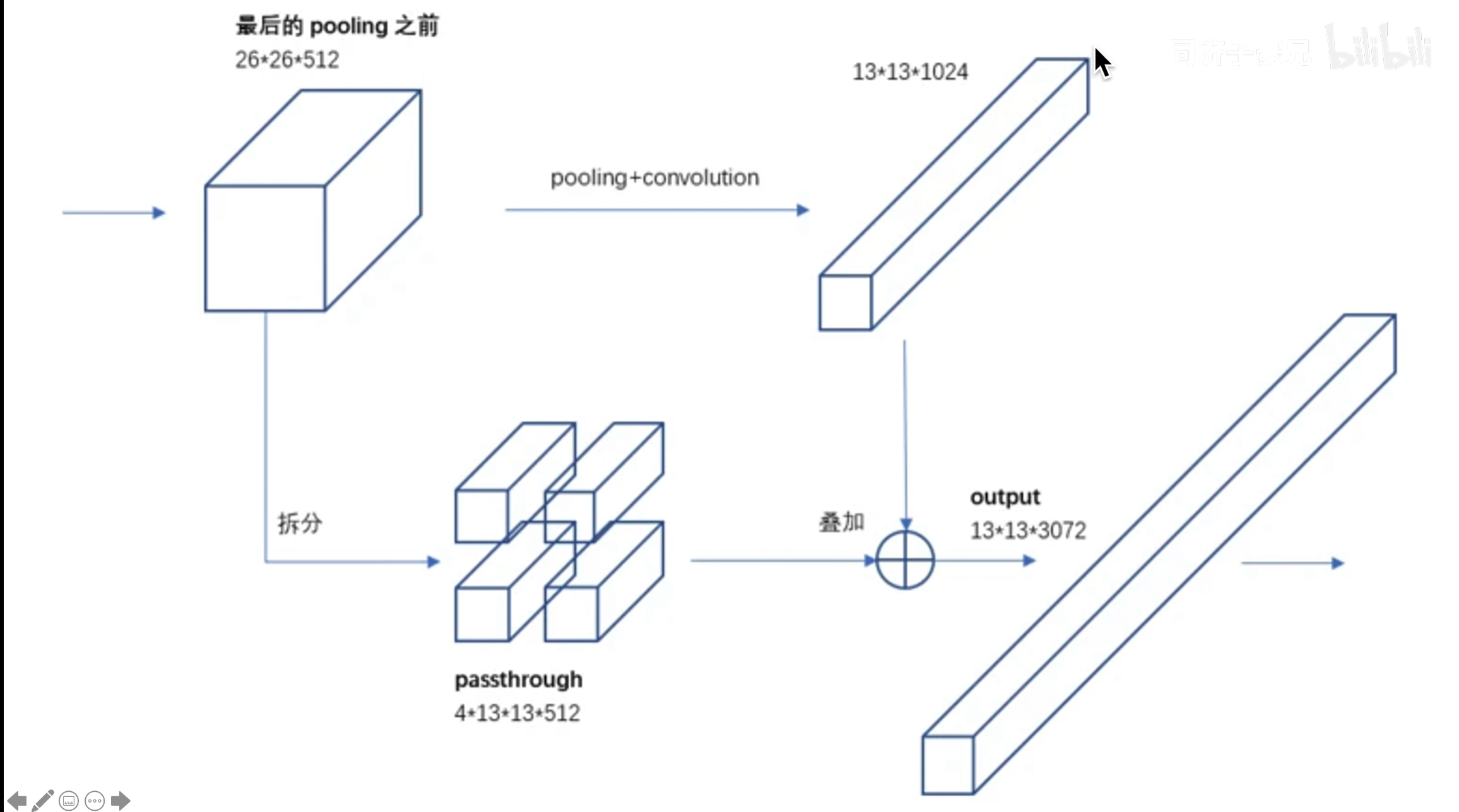

将 26 * 26 * 512 的feature map拆分成4份(4 * 13 * 13 * 512)(passThrough layer)，与原本正常进行卷积、下采样的feature map叠加在一起。

• Multi-Scale Training

将不同尺寸的图像输入到网络进行训练，使网络适应不同尺寸的图像输入。

全局平均池化层(global average pooling)，对输出feature map的每一个通道求平均，替代原有的全连接层，使网络支持任意输入图像的尺寸。

Faster: 修改骨干网络，速度进一步提升

Stronger: 该目标检测算法支持检测9000+的类别

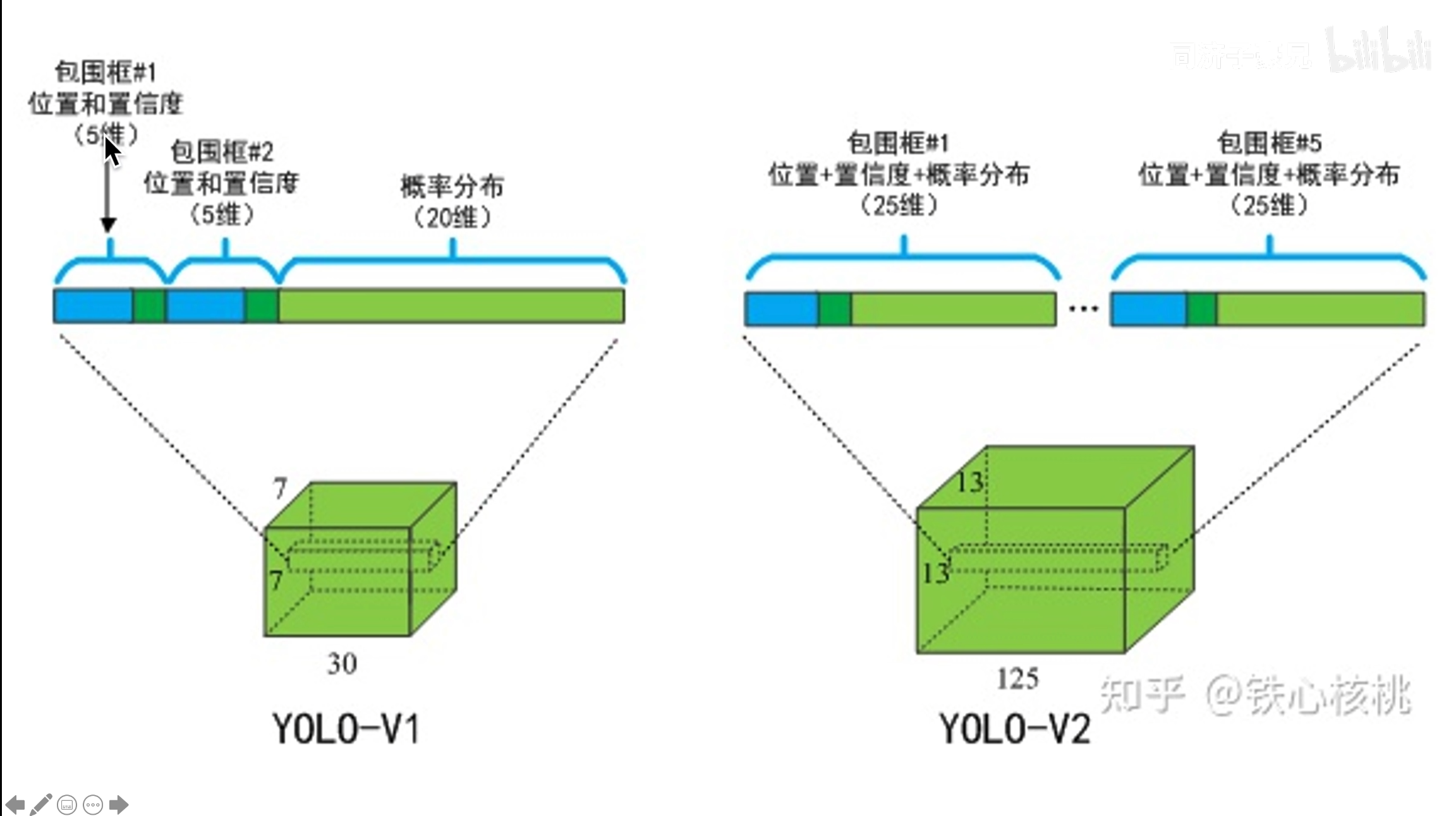

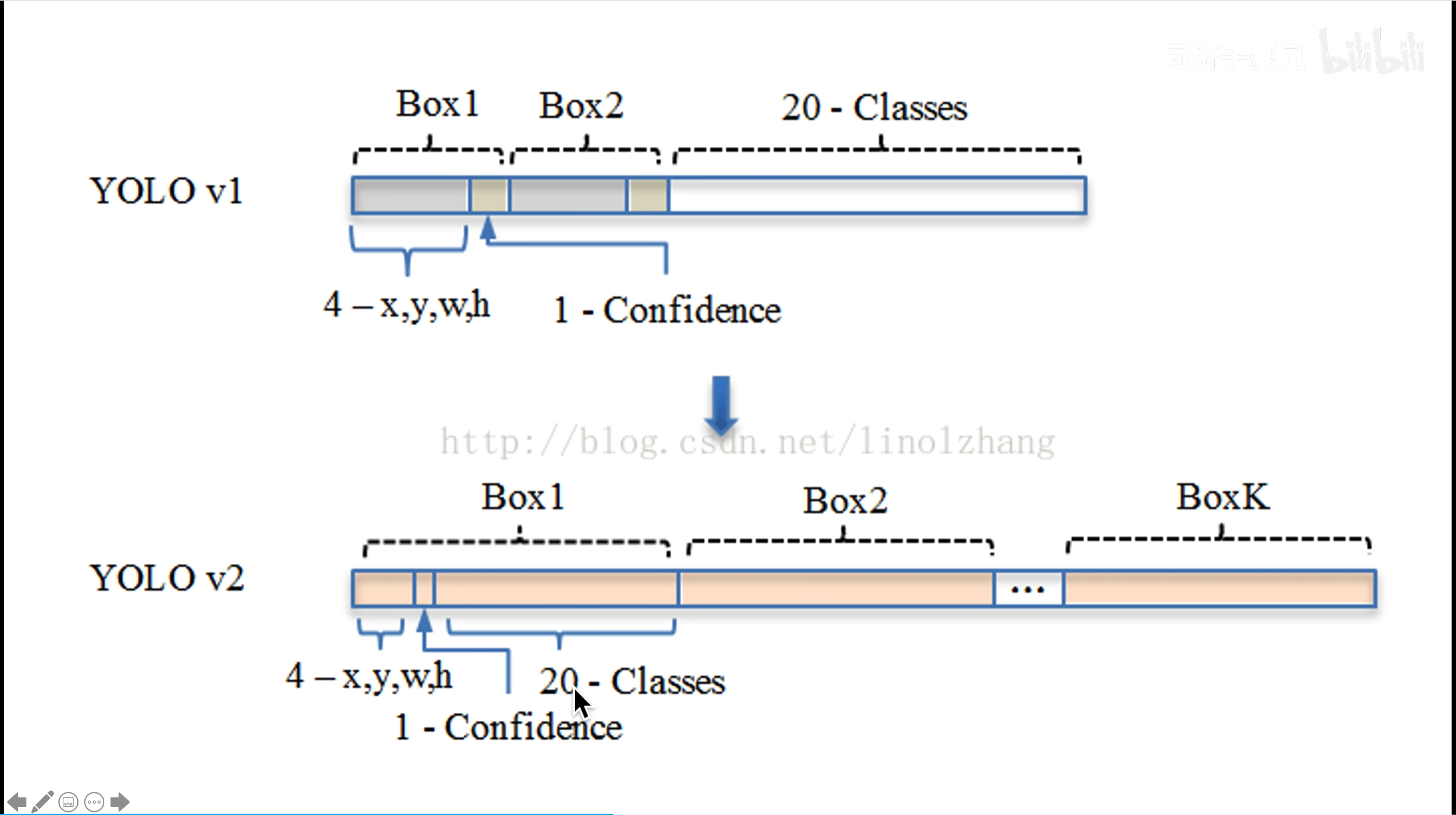

网络输出结构与yolov1的区别

yolov1没有anchor的概念，每张图片划分成 7 * 7 的grid cell，每个grid cell预测出2个bounding box，每个 bounding box预测4个位置参数(x, y, w, h)和一个置信度参数(conf)。且2个grid cell共享20个类别的条件类别概率。所以每个grid cell的输出为：5 * B + C。其中B = 2，C = 20。

yolov2有了anchor的概念。原yolov1中各类别的条件概率归各个grid cell管理，现yolov2中各类别的条件概率归各个anchor管理。每张图片划分成 13 * 13 的grid cell，每个grid cell有5个不同尺寸的anchor，每个anchor预测25个参数(4个位置参数 + 1各置信度参数 + 20个条件类别概率参数)。所以每个grid cell的输出为：5 * (4 + 1 + 20)。

摘自B站大佬"同济子豪兄"yolov2系列

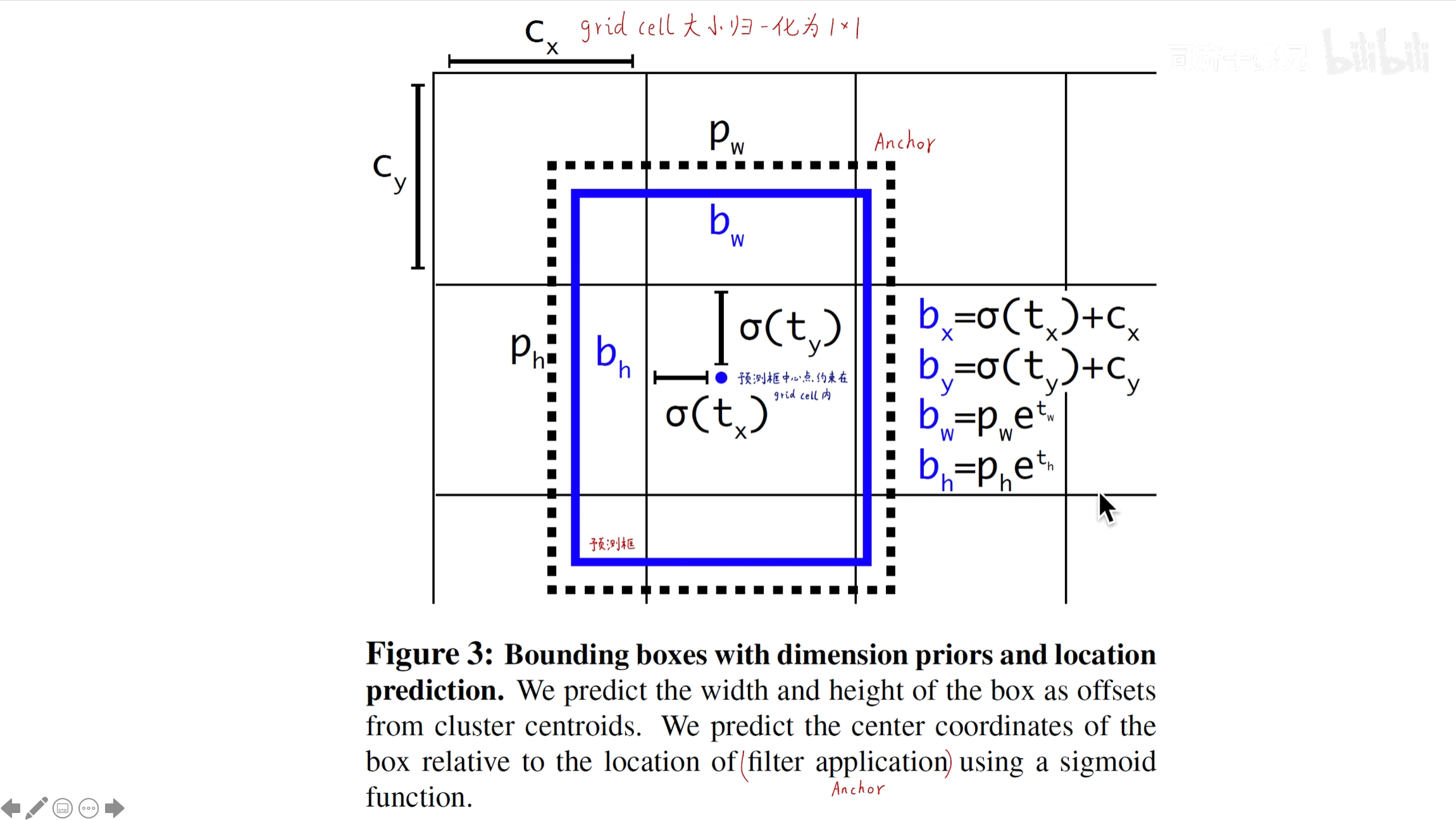

yolov2对anchor位置的限制

yolov1对每个grid cell的bounding box没有做大小、位置的限制，只要该bounding box的中心点位于该grid cell内部即可。

yolov2对每个grid cell的5个预测框(即5个anchor经位置偏移、尺寸变换后的结果)做了位置的限制。公式表示如下:

$$b_{x} = \sigma \left ( t_{x} \right ) + c_{x}$$

$$b_{y} = \sigma \left ( t_{y} \right ) + c_{y}$$

$$b_{w} = p_{w} e^{t_{w}}$$

$$b_{h} = p_{h} e^{t_{h}}$$

$$P_{r}(object)\ast IOU\left ( b,object \right ) = \sigma \left ( t_{o} \right )$$

其中

模型的输出是$t_{x}$、$t_{y}$、$t_{w}$、$t_{h}$、$t_{o}$

$b_{x}$、$b_{y}$是预测框的(x, y)坐标；$b_{w}$、$b_{h}$是预测框的(w, h)宽高。

$\sigma$即sigmoid函数，将$t_{x}$控制在(0, 1)之间，即将预测框的中心点限制在其所属grid cell内部。

$c_{x}$和$c_{y}$是该grid cell左上角的坐标。(grid cell的大小归一化为1*1)

$p_{w}$和$p_{h}$是原始anchor的宽和高。

因图片中物体的大小并不确定，故yolov2并没有对预测框的大小进行限制，$b_{w}$、$b_{h}$可以是任意大小。

$t_{o}$是置信度信息。

摘自B站大佬"同济子豪兄"yolov2系列

anchor的意义

yolov2每个grid cell给出5个不同尺寸的anchor，即面向5种不同大小形状的物体。高瘦的anchor更倾向于去预测高瘦的物体，矮胖的anchor更倾向于去预测矮胖的物体。每个anchor天生就有自己的使命，能够更好地去完成自己所倾向的工作，加速模型的稳定。

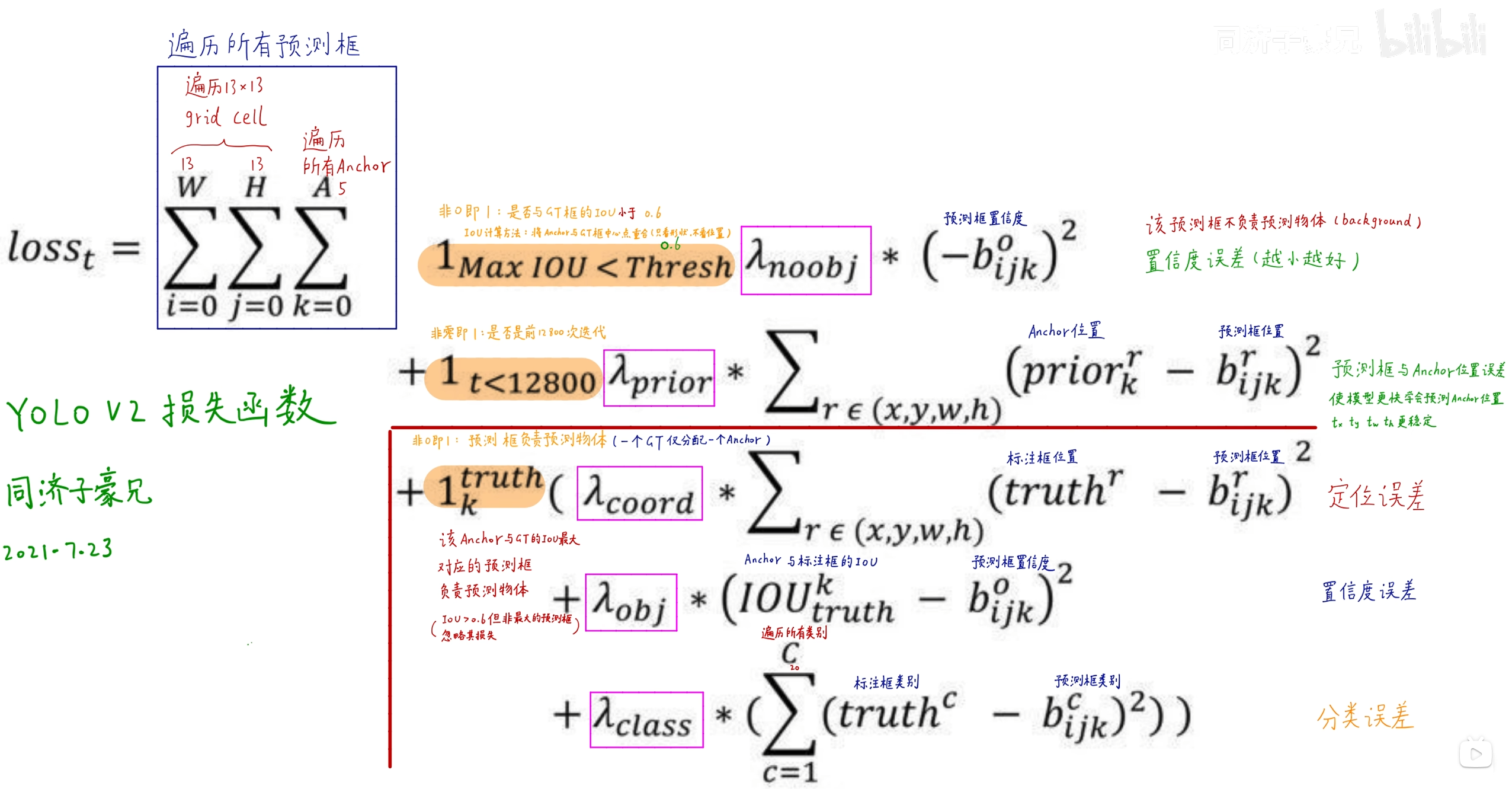

loss function

摘自B站大佬"同济子豪兄"yolov2系列

$$loss_{t} = \sum_{i=0}^{W}\sum_{j=0}^{H}\sum_{k=0}^{A}$$

其中

W=13，H=13，A=5。即遍历 13 * 13 * 5 所有的预测框。(预测框是通过，对原始anchor进行位移和尺度变换，所得来的，因此有多少个anchor，就有多少个预测框)

1. 不负责预测物体的预测框(background)的置信度误差。(越小越好)

$$+ {\color{Orange} 1_{MaxIOU<Thresh}} \lambda_{noobj}\ast(-b_{ijk}^{o})^{2}$$

其中

若anchor与gt框的IOU小于0.6，${\color{Orange} 1_{MaxIOU<Thresh}}$为1；否则${\color{Orange} 1_{MaxIOU<Thresh}}$为0。(IOU的计算方式：将anchor与gt框的中心点重合，计算IOU的大小。即只看形状，不看位置。)

$-b_{ijk}^{o}$为预测框置信度，实际为$\left( 0-b_{ijk}^{o} \right)$，不负责预测物体的预测框(background)的置信度label为0。

2. 训练初期，预测框与初始anchor的位置误差。

$$+ {\color{Orange} 1_{t<12800}} \lambda_{prior}\ast {\textstyle \sum_{r\in \left ( x,y,w,h \right ) }}\left ( prior_{k}^{r} - b_{ijk}^{r} \right )^{2}$$

其中

前12800次迭代${\color{Orange} 1_{t<12800}}$为1；否则${\color{Orange} 1_{t<12800}}$为0。

$prior_{k}^{r}$为初始anchor的位置；$b_{ijk}^{r}$为预测框的位置。

即在训练初期，让模型预测框快速学到anchor信息，使$t_{x}$，$t_{y}$，$t_{w}$，$t_{h}$更加稳定。

3. 负责预测物体的预测框的定位误差、置信度误差、分类误差。

$$\begin{aligned} +{\color{Orange} 1_{k}^{truth}} &\left ( \lambda_{coord} \ast {\textstyle \sum_{r\in \left ( x,y,w,h \right )} \left ( truth^{r} - b_{ijk}^{r} \right )^{2} } \right. \\ &\left. + \lambda_{obj} \ast \left ( IOU_{truth}^{k} - b_{ijk}^{o} \right )^{2} \right. \\ &\left. + \lambda_{class} \ast \left ( \sum_{c=1}^{C} \left ( truth^{c} - b_{ijk}^{c} \right )^{2} \right ) \right ) \end{aligned}$$

其中

若anchor与gt框的IOU最大，${\color{Orange} 1_{k}^{truth}}$为1；否则${\color{Orange} 1_{k}^{truth}}$为0。(即忽略掉IOU大等于0.6，但非最大IOU的anchor的损失)

一个gt仅由一个anchor进行预测。

$truth^{r}$为gt框的位置，$b_{ijk}^{r}$为预测框的位置。(定位误差)

$IOU_{truth}^{k}$为anchor与gt框的IOU，$b_{ijk}^{o}$为预测框的置信度。(置信度误差)

C为20个类别，$truth^{c}$为gt框类别，$b_{ijk}^{c}$为预测框类别。(分类误差)

参考自B站大佬"同济子豪兄"yolov2系列

---

yolov3

2018 Joseph Redmon

YOLOv3: An Incremental Improvement

yolov3网络结构

摘自知乎大佬江大白老师

yolov3的网络由三部分组成：backbone + neck + head

backbone

负责特征提取

backbone是一个全卷积网络，不含全连接层，因此支持任意尺寸的图像输入(但考虑到下采样的倍数，输入图像的尺寸一般都是32的倍数)。

neck

负责融合不同尺度的特征。

head

负责预测输出。

yolov3网络会输出3种不同尺度的feature map

假定输入图像的尺寸是416 * 416 * 3。

输出feature_map_1：13 * 13 * 255 (下采样32倍，即每个grid cell在原图上的感受野是32 * 32，即每个grid cell代表原图上32 * 32的区域) (负责预测大物体);

输出feature_map_2：26 * 26 * 255 (下采样16倍，即每个grid cell在原图上的感受野是16 * 16，即每个grid cell代表原图上16 * 16的区域) (负责预测中等大小物体)；

输出feature_map_3：52 * 52 * 255 (下采样8倍，即每个grid cell在原图上的感受野是8 * 8，即每个grid cell代表原图上8 * 8的区域) (负责预测小物体)。

其中，255 = 3 * (5 + 80)。每个grid cell生成3个anchor，每个anchor对应一个预测框，每一个预测框对应5 + 80；

5 = (x,y,w,h,c)。x,y,w,h为预测框中心点坐标和预测框宽高； c(conf)为是否预测成一个物体的置信度 。

80是coco数据集中，80个类别的条件概率(在已判断是物体的条件下，各个类别的条件概率)。

关于anchor

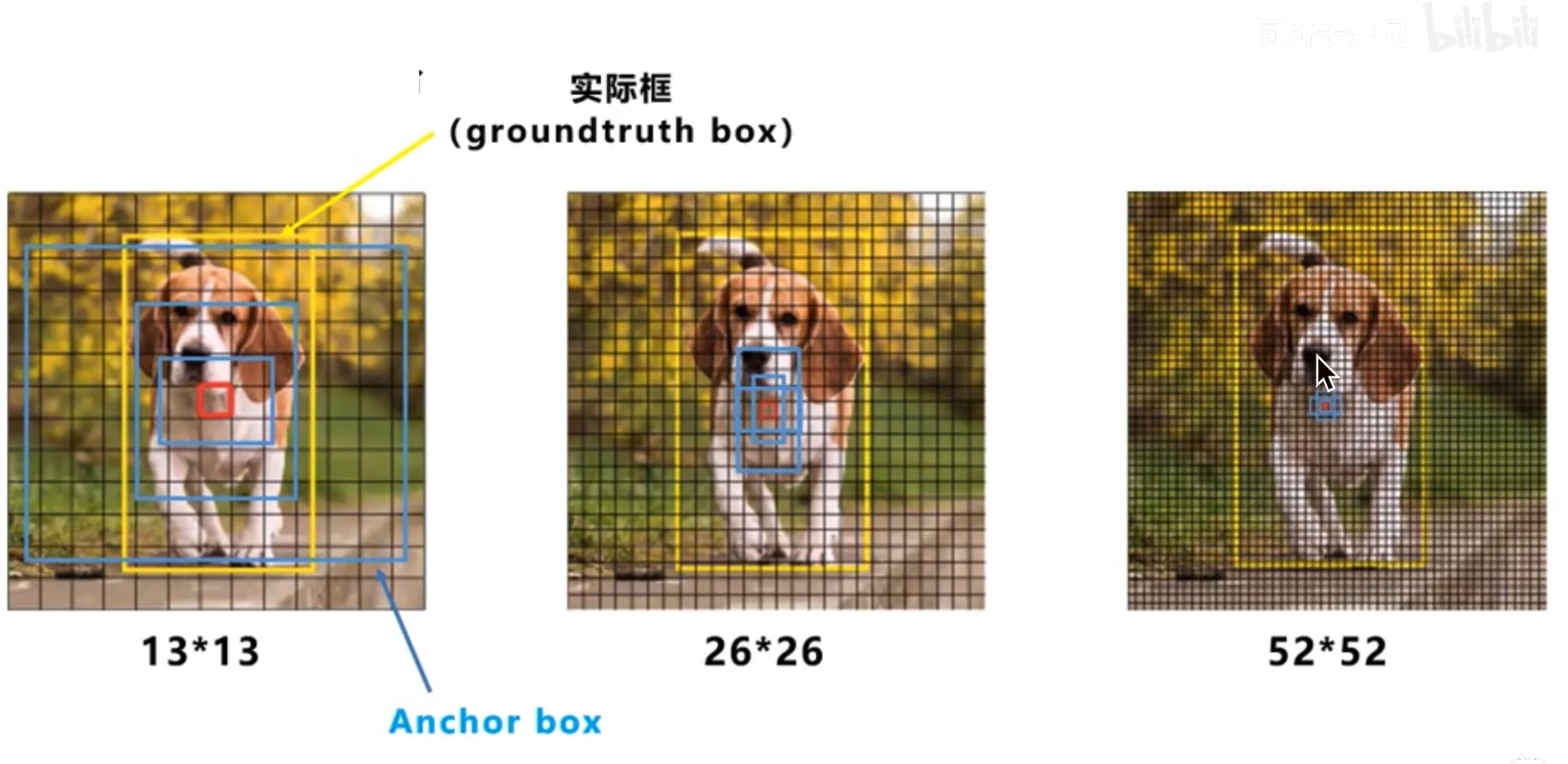

摘自B站大佬"同济子豪兄"yolov3系列

yolov3对不同尺度的feature map，所分配的anchor大小也不同。

13 * 13的feature map，anchor会比较大，负责预测大物体；

e.g. (116 * 90); (156 * 198); (373 * 326)

26 * 26的feature map，anchor大小中等，负责预测中等大小物体；

e.g. (30 * 61); (62 * 45); (59 * 119)

52 * 52的feature map，anchor会比较小，负责预测小物体。

e.g. (10 * 13); (16 * 30); (33 * 23)

yolov3一共聚类了9种不同形状的anchor，每个尺度的feature map分配3种anchor。

与yolov2一样，同一feature map下的3个初始anchor，大小相似，但形状不同。

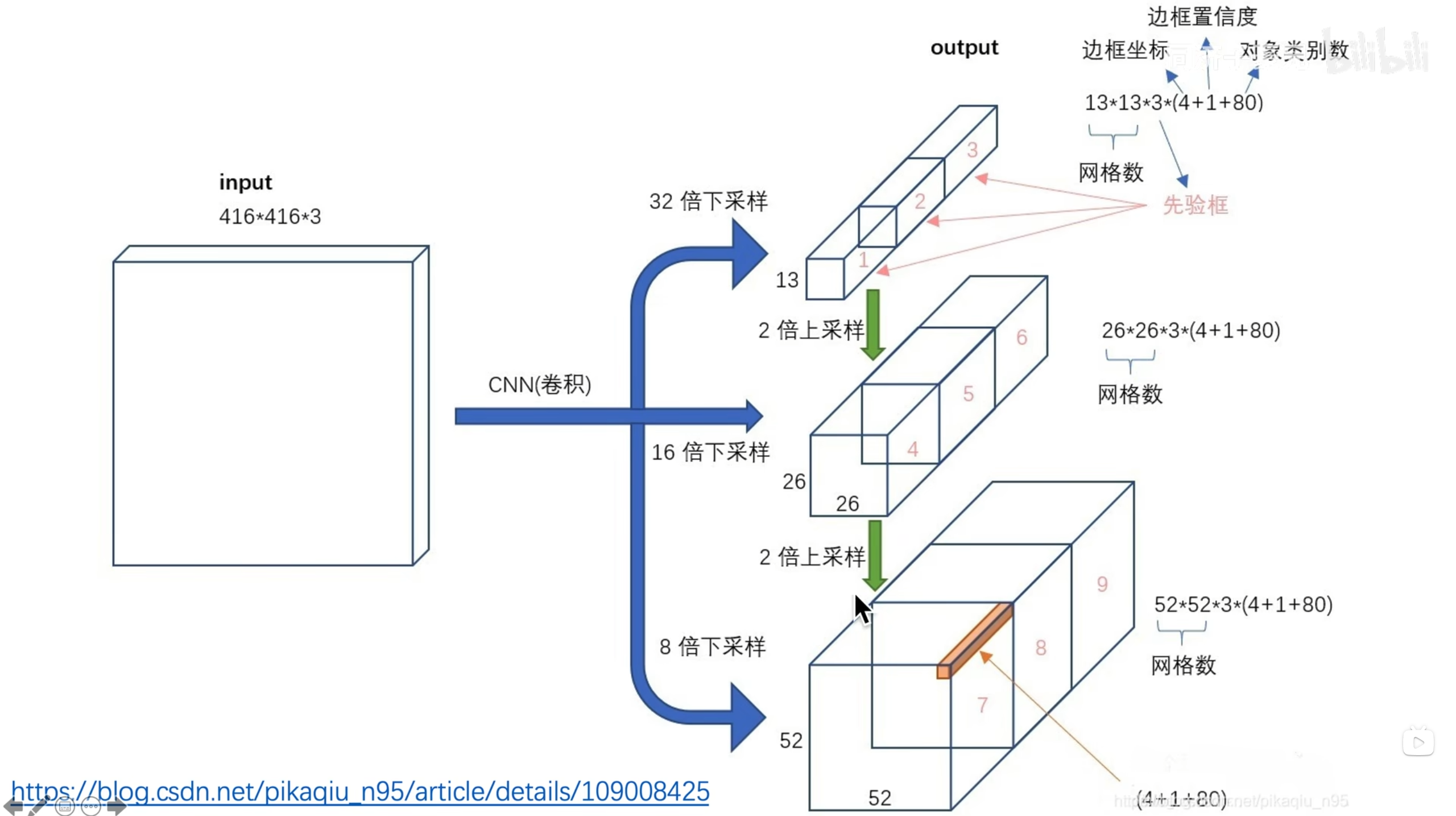

关于多尺度特征融合

摘自CSDN，pikaqiu_n95老师

yolov3网络结构中，Neck部分对不同尺度的特征进行了融合。

具体操作为：

深层网络的13 * 13的feature map，用于预测大物体；

深层网络的13 * 13的feature map，经过上采样操作，变成26 * 26的feature map，与中层网络的26 * 26的feature map堆叠在一起，用于预测中等大小的物体；

中层网络的26 * 26的feature map，经过上采样操作，变成52 * 52的feature map，与浅层网络的52 * 52的feature map堆叠在一起，用于预测小物体。

多尺度特征融合的作用：既发挥了深层网络的语义特化抽象的特征，也利用了浅层网络的细粒度的、像素级别的、边缘、转角、和结构信息的底层特征。

关于物体预测

与yolov1、yolov2一样，对于任意尺度输出feature map(13 * 13, 26 * 26, 52 * 52)，标签ground truth框中心点落在该feature map下的哪一个grid cell中，就应该由该feature map下的这个grid cell预测这个物体。该feature map下每个grid cell对应3个anchor，用与标签ground truth框IOU最大的anchor去预测该物体。

不同尺度的feature map会得到多个不同的结果，取IOU最大的feature map的结果，作为最终的预测结果。

最大检测物体的数量

yolov3

(13 * 13 * 3) + (26 * 26 * 3) + (52 * 52 * 3) = 507 + 2028 + 8112= 10647

即对于416 * 416的输入图像，最多支持预测10647个物体。

yolov2

每张图片划分成13 * 13 = 169个grid cell，单张图像最多仅支持预测169个物体。

yolov1

每张图片划分成7 * 7 = 49个grid cell，单张图像最多仅支持预测49个物体。

在检测小目标和密集目标的情况下，yolov3要优于yolov1和yolov2。

关于"正样本"与"负样本"

摘自CSDN，"不知语冰"大佬

yolov3中

如果一个anchor与gt框的IOU最大，那么该anchor就是正样本；

如果一个anchor与gt框的IOU高于某一阈值，但非最大IOU，那么该anchor将不参与loss的计算；

如果一个anchor与gt框的IOU小于某一阈值，那么该anchor就是负样本。

(这里的IOU是指，anchor与gt框中心点对齐后的IOU)

loss function

摘自B站大佬"同济子豪兄"yolov3系列

loss分为3个部分，即正样本的回归误差，正样本的置信度误差，负样本的置信度误差。

1. 正样本的回归误差

   $$\lambda _{coord} \sum_{i=0}^{S^{2}}\sum_{j=0}^{B} {\color{Green} 1_{i,j}^{obj}} \cdot \left [ \left ( b_{x} - \hat{b_{x}} \right )^{2} + \left ( b_{y} - \hat{b_{y}} \right )^{2} + \left ( b_{w} - \hat{b_{w}} \right )^{2} + \left ( b_{h} - \hat{b_{h}} \right )^{2} \right ] \cdot {\color{Violet} \left ( 2 - w_{i} \ast h_{i} \right ) }$$

   计算正样本的中心点回归误差与宽高误差。

   其中

   ${\color{Violet} \left ( 2 - w_{i} \ast h_{i} \right ) }$是小框惩罚项，$w_{i}$和$h_{i}$是宽高。这样相对于大框而言，小框的loss会更大，即对小框赋予更大的loss。

   $b_{x}$与$b_{y}$为正样本的中心点坐标；

   $b_{w}$与$b_{h}$为正样本的宽高。

2. 正样本的置信度误差

   $$+ \sum_{i=0}^{S^{2}}\sum_{j=0}^{B} {\color{Green} 1_{i,j}^{obj}} \cdot \left [ -log\left ( p_{c} \right ) + \sum_{i=1}^{n}BCE\left ( \hat{c_{i}},c_{i} \right ) \right ]$$

   其中

   与yolov1和yolov2不同，yolov1和yolov2的正样本置信度标签，是预测框(anchor)与gt框的IOU。而yolov3将正样本的置信度标签置为1；(1. 很多预测框与gt框的IOU最高也只有0.7，即最好的结果也只能给到70分，取乎其中得乎其下；2. coco中的小目标，IOU对像素偏移很敏感，无法有效学习。)

   n为类别数；

   $BCE\left ( \hat{c_{i}},c_{i} \right )$为逐类别计算二元交叉熵损失函数(Binary Cross Entropy)，(可以是多分类问题(multi-class classification)；也可以是多标签分类问题(multi-label classification))

   $BCE = -\hat{c_{i}} \cdot log\left ( c_{i} \right )$，其中$\hat{c_{i}}$是该类别的标签值(非0即1)，$c_{i}$是该类别的预测值(0~1之间)。

3. 负样本的置信度误差

   $$+ \lambda_{noobj} \sum_{i=0}^{S^{2}} \sum_{j=0}^{B} {\color{Brown} 1_{i,j}^{noobj}} \cdot \left [ -log\left ( 1 - p_{c} \right ) \right ]$$

   其中

   与yolov1和yolov2相同，负样本的置信度标签为0。

loss函数中

$\sum_{i=0}^{S^{2}}\sum_{j=0}^{B}$表示，遍历所有grid cell的所有anchor；

${\color{Green} 1_{i,j}^{obj}}$表示，是否为正样本；

${\color{Brown} 1_{i,j}^{noobj}}$表示，是否为负样本；

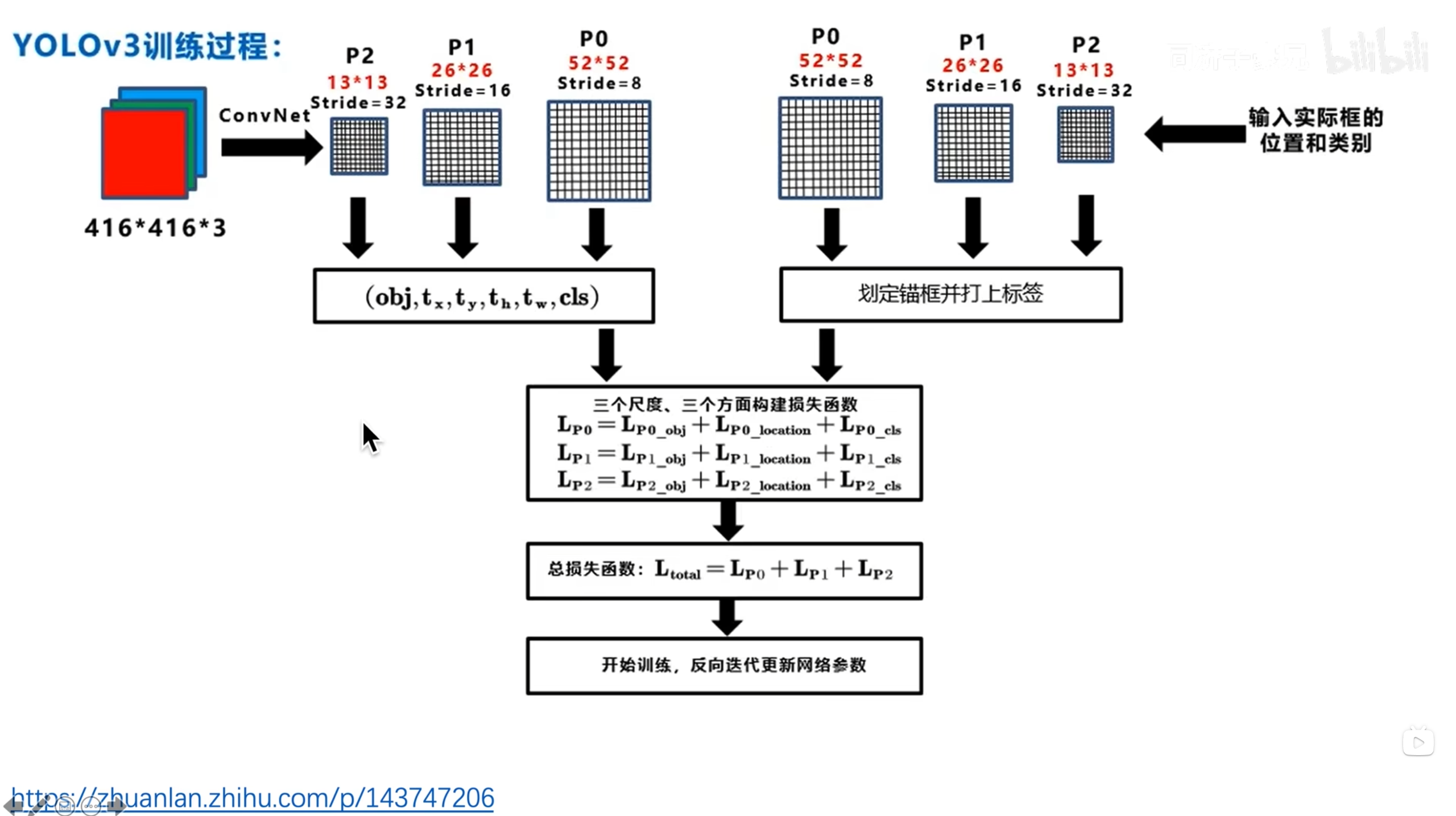

训练过程

摘自B站大佬"同济子豪兄"yolov3系列

训练阶段，网络输出3个尺度的feature map。

在不同尺度的feature map，分别计算损失函数，最终整合到一起计算总损失，反向传播更新网络参数。

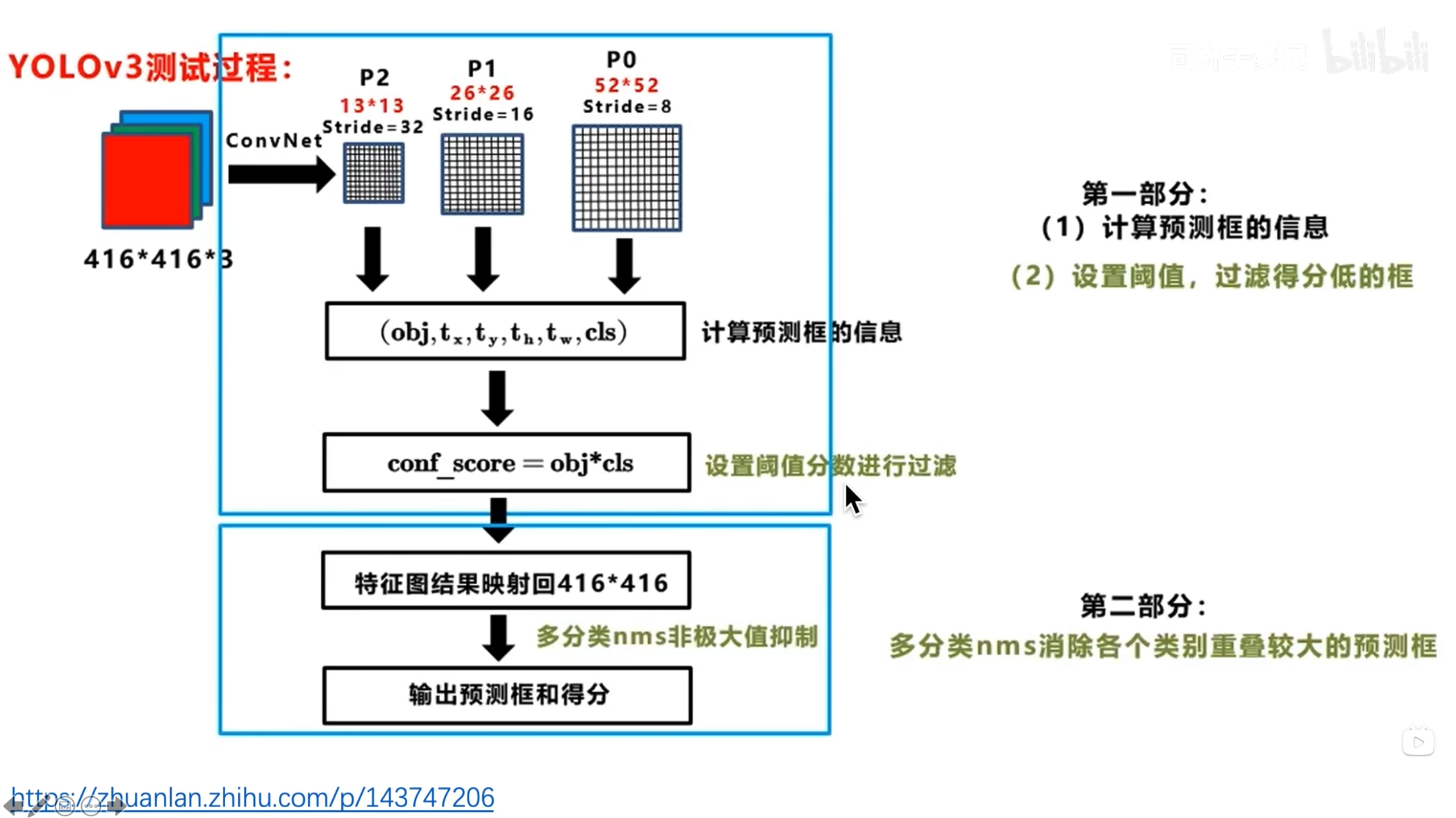

预测过程

摘自B站大佬"同济子豪兄"yolov3系列

预测阶段，网络输出3个尺度的feature map，计算预测框的信息。

设置置信度阈值，过滤掉置信度过低的预测框。

进行非极大值抑制(NMS)，去掉重复的次优预测框。

参考自B站大佬"同济子豪兄"yolov3系列

---

yolov4

2020 Alexey Bochkovskiy, Chien-Yao Wang, Hong-Yuan Mark Liao

YOLOv4: Optimal Speed and Accuracy of Object Detection

（yolov4我们仅简单了解。相较于yolov3，yolov4做了许多方面的改进，这里对部分内容进行简单记录。）

yolov4的优化改进分为两个部分，即Bag of Freebies(BoF)、Bag of Specials(BoS)。

BoF指的是在训练阶段可以提升模型性能，但在推理阶段不额外增加计算成本的技术。这些技术通常涉及训练过程的调整，不会改变模型的结构或增加推理时的计算负担。

BoS指的是在模型的架构中引入特定的模块或技巧，可能会在推理阶段增加一些计算成本，但能显著提升模型的性能或效率。

Bag of freebies

数据增强(data augmentation)

增加输入图像的可变性，使目标检测模型对从不同环境获得的图像具有更高的鲁棒性。

photometric distortions(光度畸变) and geometric distortions(几何畸变)

随机图像遮挡，多张图像拼接(Mosiac data augmentation)等。

标签平滑(label smoothing)

减少模型对硬标签(hard labels)的依赖，硬标签通常是指完全确定的分类标签，如one-hot编码。硬标签可能会导致模型对输入数据的过分自信，从而降低泛化能力。

软标签(soft labels)将一部分的置信度从真实类别转移到其他类别上，使得标签"更柔软"。例如对于一个K分类的问题，真实标签$y$的平滑版本$y'$可如下计算：

$$y_{i}' = y_{i} \times \left ( 1 - \alpha \right ) + \frac{\alpha}{K}$$

其中$y_{i}$是原始标签中的第i个元素，$\alpha$是一个很小的平滑因子(例如0.1)，K是类别总数。

作用：

1. 减少模型对单个类别的过度自信，提高模型的泛化能力。
2. 防止过拟合。在训练数据有限，或类别不平衡的情况下，特别有效。
3. 更平滑的决策边界。软标签有助于模型学习到更平滑的决策边界，对于不明确或边界上的样本，处理更加有效。
4. 改善模型鲁棒性。

解决类别不平衡的问题

训练数据中，不同类别的数量可能不平衡；训练数据中，背景类可能会绝大多数。

可使用焦点损失(Focal Loss, 出自论文《Focal Loss for Dense Object Detection》)，解决不同类别不平衡的问题。适合存在大量背景类(negative class)，但较少前景类(positive class)的场景。

对于多分类Focal Loss，计算公式如下：

$$FL\left ( p_{t} \right ) = - {\textstyle \sum_{c=1}^{C}} \alpha _{c} \left ( 1 - p_{t,c} \right )^{\gamma}y_{c}log\left ( p_{t,c} \right )$$

其中：

• $C$是类别总数。
• $\alpha_{c}$是类别$c$的专属平衡因子，用于平滑不同类别的重要性。
• $p_{t,c}$是模型预测样本属于$c$类别的概率。
• $y_{c}$是真实标签，如果样本属于类别$c$，则$y_{c} = 1$，否则$y_{c} = 0$。

解释：

1. $\alpha_{c}$项
   • 该项是各个类别的专属平衡因子，可以根据每个类别的样本数量或每个类别的重要性调整$\alpha_{c}$，对于样本量较少，或者更重要的类别，$\alpha_{c}$可以调大一些。
2. $\left ( 1 - p_{t,c} \right )^{\gamma}$项
   • 该项是Focal Loss的核心，称为调焦项(focusing term)，$\gamma$是调焦参数。该项的作用是减少易于分类的样本(即模型对其预测很有信心的样本)的损失贡献。当模型对一个样本很有信心时，即$p_{t,c}$接近于1，这样减少了该样本的损失贡献；反之，对于难以分类的样本，即$p_{t,c}$接近于0，可以保持该样本的损失贡献。
   • 通常，对于目标检测场景，背景样本是易于分类的样本。
3. $- y_{c}log\left ( p_{t,c} \right )$项
   • 该项是交叉熵损失，用于预测值和真实标签的基础loss计算。

通过上述设计，Focal Loss减少了大量易分类样本对损失的贡献，使得模型能够更专注于学习难样本。这对高度不平衡的数据集(即大量背景类样本，少量前景类样本)特别有效。

优化bounding boxes定位误差损失函数

yolov3通过均方误差(MSE)损失函数，对bounding boxes的坐标和宽高进行回归。(未考虑物体本身的完整性)

yolov4使用CIoU Loss作为bounding boxes的回归损失，考虑了更多的几何因素来提高定位准确性。

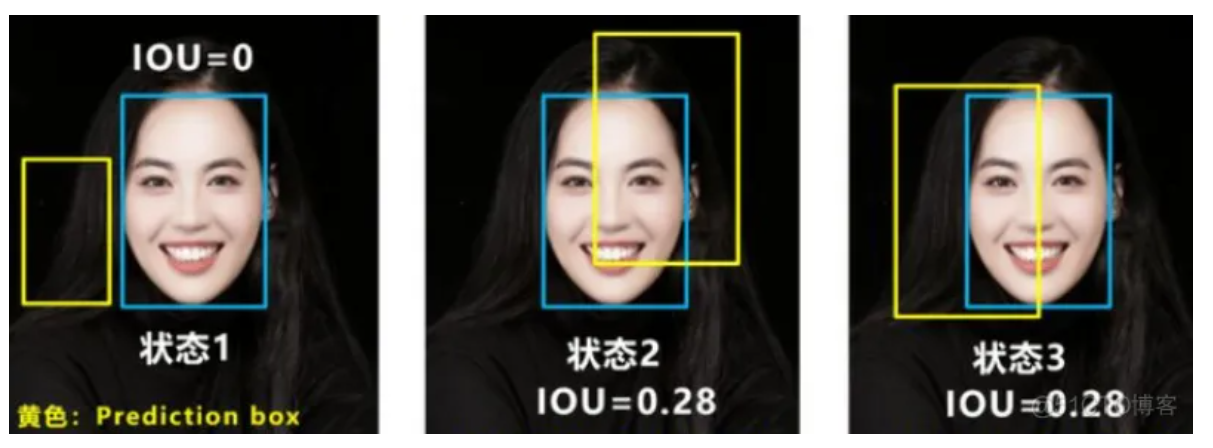

CIoU Loss是IoU Loss的改进版，旨在解决原始IoU Loss在某些情况下的缺陷，比如边界框不重叠时梯度消失的问题。

CIoU在损失计算时，考虑了如下三个几何因素：

1. 重叠面积：CIoU损失保留了IoU损失的特点，即计算预测框和真实框的重叠面积。
2. 中心点距离：CIoU损失增加了一个项，用于最小化预测框和真实框中心点之间的距离。
3. 宽高比例：CIoU损失还考虑了预测框和真实框的宽高比例差异，即预测框的宽高比例与真实框的宽高比例不同，模型也会受到惩罚。

CIoU损失的计算公式如下：

$$CIoU = 1 - IoU + \frac{\rho^{2}\left ( b,b_{gt} \right ) }{c^{2}} + \alpha \cdot v$$

其中：

• IoU是预测框与真实框的交并比。
• $\rho \left ( b,b_{gt} \right )$是预测框中心点和真实框中心点之间的欧几里得距离。
• $c$是覆盖预测框和真实框最小闭合区域对角线的长度。
• $v$是预测框和真实框宽高比例差异的一个度量。
• $\alpha$是权衡参数，用于平衡IoU与宽高比例差异的影响。

关于IoU Loss的优化改进，是一个不断迭代的过程。大致可以分为：

IoU Loss -> GIoU Loss -> DIoU Loss -> CIoU Loss -> EIoU Loss

IoU Loss：

摘自51CTO博客"zstar"大佬

优点：考虑了重叠面积，归一化坐标尺度。

缺点：如果两个框不相交(即上图状态1)，IoU=0，此时将无法反应两个框之间的距离，此时损失函数不可导，IoU Loss无法优化两个框不相交的情况。另外，若两个框相交，但IoU相同(即上图状态2，状态3)，此时无法区分状态2与状态3相交情况的不同与优劣。

GIoU Loss：

摘自B站"多喝water"大佬

优点：在IoU Loss的基础之上，解决了边界框不相交时loss为0的问题。

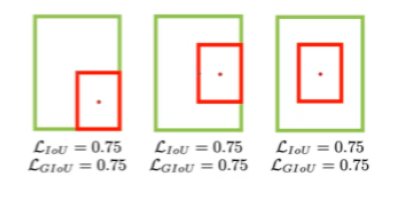

缺点：当一个框完全包含另一个框的时候，GIoU Loss会退化成IoU Loss。

DIoU Loss：

优点：在GIoU Loss的基础之上，额外考虑了两个框中心点的欧式距离。

缺点：尚未考虑预测框与gt框的横纵比(宽高比)。

CIoU Loss：

优点：在DIoU Loss的基础之上，额外考虑了预测框与gt框的横纵比(宽高比)

EIoU Loss：

优点：在CIoU Loss的基础之上，分别计算宽高的差异值取代了横纵比。

关于IoU Loss系列，可详细参考下面各位大佬的讲解：

知乎"Chuck"大佬

B站"多喝water"大佬

知乎"陈伟"大佬

51CTO博客"zstar"大佬

DropBlock regularization

(以下内容出自gpt4)

"DropBlock regularization"是一种正则化技术，用于训练卷积神经网络。它是"Dropout"的一种变体，特别适用于卷积层。DropBlock通过随机丢弃连续区域的特征图(feature map)上的神经元，而不是像传统Dropout那样随机丢弃单个神经元，从而提高了模型的泛化能力。

DropBlock与Dropout的区别：

• Dropout随机丢弃单个神经元，适用于全连接层，但在卷积层中不够高效，因为卷积层中相邻的神经元往往高度相关。
• DropBlock专为卷积层设计，通过丢弃连续的区域，它更有效地减少了特征图中信息的冗余，强迫网络学习更鲁棒的特征，有效防止过拟合的出现。

Batch Normalization与DropBlock共同使用

1. Batch Normalization

   Batch Normalization通过规范化层的输入，减少了内部协变量偏移(Internal Covariate Shift)，可以加快训练速度，提高泛化能力，并使网络对初始化不那么敏感。它通常应用于卷积层或全连接层之后，激活函数之前。

2. DropBlock

   DropBlock是一种正则化技术，专为卷积层设计，通过在训练过程中随机丢弃特征图上的连续区域，迫使网络不过分依赖于局部特征，从而提高模型的泛化能力。

3. 共同使用的效果

   当Batch Normalization和DropBlock一起使用时，Batch Normalization负责保持训练过程的稳定性和加速收敛，而DropBlock增强模型的泛化能力。这两种技术的结合可以在加快训练的同时，减少过拟合的风险。

Batch Normalization和Dropout的问题

• Batch Normalization和Dropout一起使用可能会导致性能下降，主要原因在于Dropout会随机丢弃神经元，这可能会干扰Batch Normalization对特征分布的估计。
• Batch Normalization依赖于批次中数据的统计特性，而Dropout通过随机丢弃神经元改变了这些统计特性，可能会导致Batch Normalization无法准确估计每个批次的均值和方差。

尽管Batch Normalization和Dropout一起使用可能会遇到一些问题，但Batch Normalization和DropBlock的组合通常是有效的。DropBlock作为一种专为卷积层设计的正则化技术，不会像Dropout那样显著改变特征分布的统计特性，因此与Batch Normalization兼容性更好。在实际应用中，这两种技术的结合经常被用于构建高效和鲁棒的深度学习模型。

Bag of specials

SPP-block

Spatial Pyramid Pooling (SPP) 空间金字塔池化

出自论文《Spatial Pyramid Pooling in Deep Convolutional Networks for Visual Recognition》

Kaiming He, Xiangyu Zhang, Shaoqing Ren, and Jian Sun

SPP解决了传统CNN网络对输入图片尺寸固定的限制。(CNN中全连接层需固定输入图像尺寸)

采用"比例池化"的方法，对任意输入图像的尺寸，输出固定维度的特征，传给后续的全连接层。

可以增加感受野并分离出上下文特征。

具体实现细节：

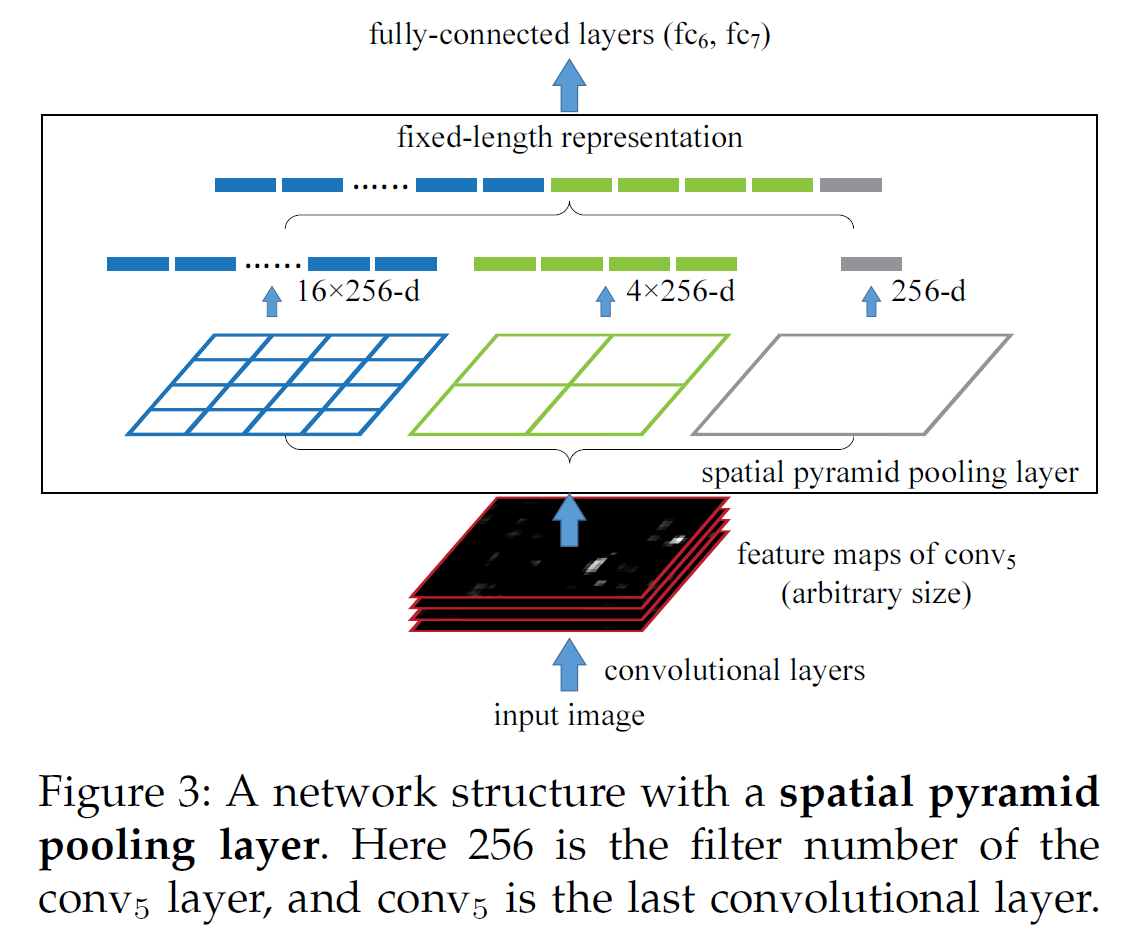

SPP分别使用三个不同维度的pooling核进行池化操作，各池化核大小根据实际输入特征维度自适应改变，但池化后的结果维度是固定的。以上图为例，对于任意维度的输入特征(channel=256)，SPP均会输出4 * 4，2 * 2，1 * 1维度的结果(channel=256)。即不论你的输入是多大，SPP在每个channel上都会提取4 * 4 + 2 * 2 + 1 * 1 = 21维的特征向量。(池化操作对每个channel都是独立进行的)

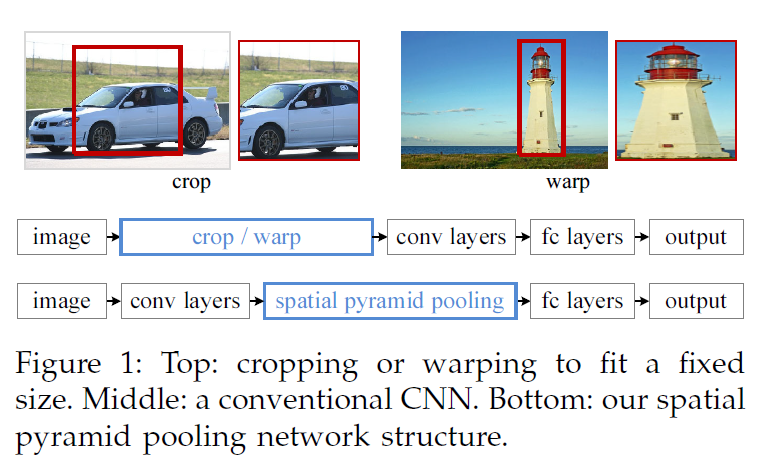

上图中，流程1是传统CNN架构，图像(image)经过裁剪或拉伸(crop/warp)统一尺寸，再传给卷积层(conv layers)，再传给全连接层(fc layers)；流程2是SPPnet架构，图像(image)直接传给卷积层(conv layers)，然后经过SPP处理，统一维度尺寸，再传给全连接层(fc layers)。

关于SPPnet，可详细参考下面各位大佬的讲解：

CSDN"yanghaoplus"大佬

知乎"论智"大佬

b站"蒙特卡洛家的树"大佬

PAN

PAN结构是在FPN结构上做的改进。

FPN

Feature Pyramid Network 特征金字塔网络

出自论文《Feature Pyramid Networks for Object Detection》

Tsung-Yi Lin, Piotr Dollár, Ross Girshick, Kaiming He, Bharath Hariharan, Serge Belongie

摘自知乎大佬"薰风初入弦"

FPN的主要意义在于：

1. 借鉴了ResNet的跳接，结合了浅层特征和深层特征。(深层高等语义，低分辨率；浅层低等语义，高分辨率)
2. 借鉴了SSD的检测策略，在不同分辨率的特征图上分别做预测。

识别小物体是目标检测算法的困难所在，特征金字塔网络(FPN)可以用来解决不同尺寸目标预测的问题。

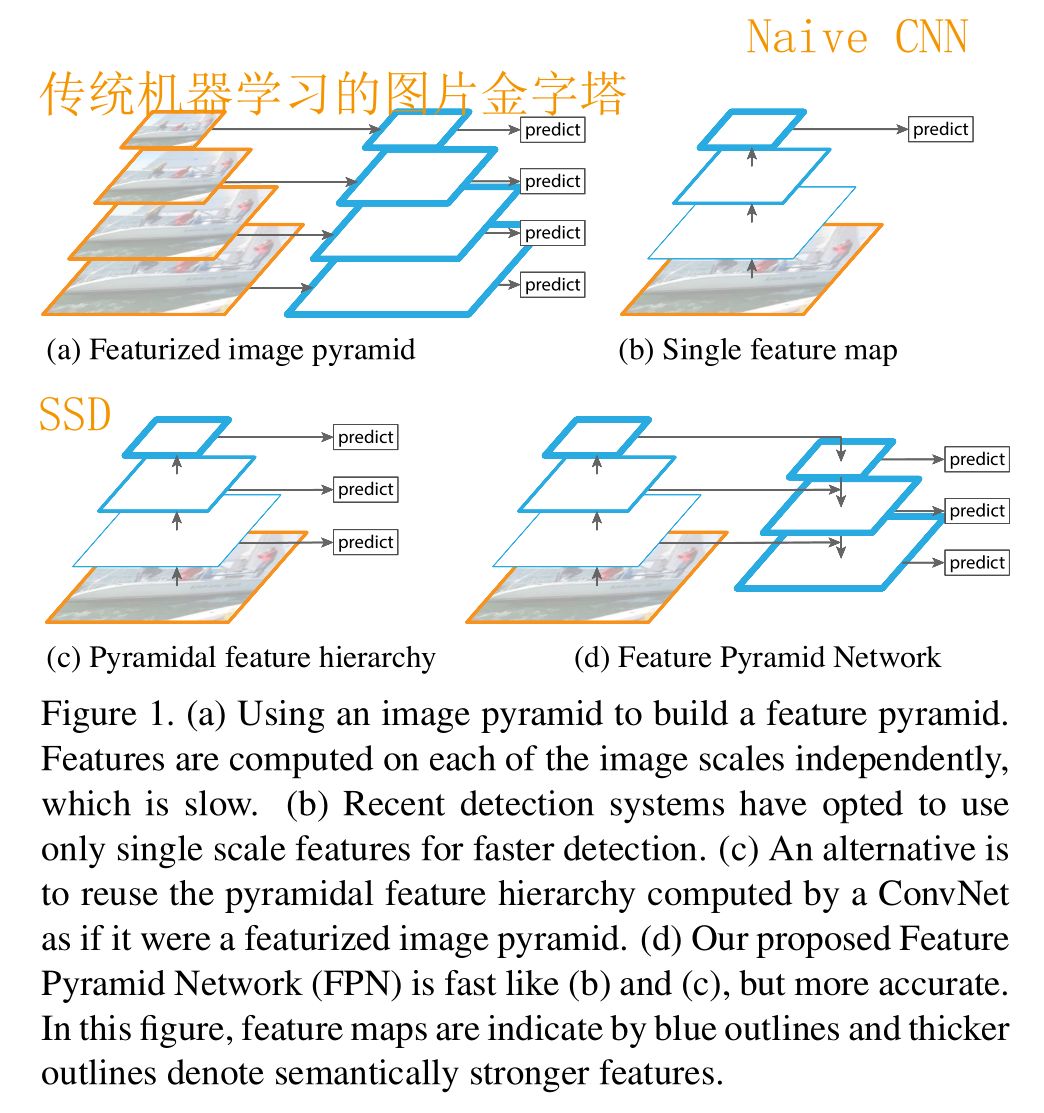

1. 在图像金字塔提取特征 (Featurized Image Pyramid) (图a)

   最原始的想法，既然图片太小预测不出来，那么就把图片缩放到不同的大小，分别进行预测。

   流程：把一张图片提取特征预测 -> 放大 -> 提取特征预测 -> 放大 -> 提取特征预测…

   每次特征提取/预测都是独立进行的，模型预测更加耗时，原本一张图片预测需要5秒，一个5级图像金字塔耗时可能会高于25秒。

   上述内容仅为模型预测，而模型训练会更加耗时。出于这种考虑，图像金字塔通常只用于预测阶段。此时模型本质上只是在某一个分辨率上训练的，但是却强行去检测别的分辨率，检测效果较差。

2. 原始CNN (图b)

   CNN可以有层次地学习图片特征，深度越深，特征的语义越高级(从线到面，再到物体特征)，而浅层网络的特征图可以保留更多的分辨率，但是特征的语义较为低级。

   因此CNN只能寄希望于小物体的特征能够在最后一层"存活下来"，但由于分辨率的损失，这往往很难做到。

   相较于图a而言，CNN对各层级的特征是"共享的"，而不是相互独立的。

   因此，考虑使用多个层级、不同分辨率的特征进行预测。

3. 金字塔型特征层级 (Pyramidal feature hierarchy) (图c)

   SSD(Single Shot MultiBox Detector)目标检测网络，就是使用不同分辨率特征进行预测的。想法是正确的，但仍存在两个问题：

   1. 底层特征语义不够
   2. 深层分辨率不高

   因此，考虑结合深浅层网络的特征，兼顾分辨率和特征语义。

4. 特征金字塔网络 (Feature Pyramid Network, FPN) (图d)

   FPN可以分为三个部分：

   • 自底向上的部分 (底=高分辨率)
   • 自顶向下的部分 (顶=低分辨率)
   • 连接两部分的跳接

   FPN将浅层的特征跳接到深层的特征。

   FPN将深/浅层特征融合与多分辨率预测结合了起来。

PAN

Path Aggregation Network (PAN) 路径聚合网络

出自论文《Path Aggregation Network for Instance Segmentation》

Shu Liu, Lu Qi, Haifang Qin, Jianping Shi, Jiaya Jia

PAN网络旨在促进特征于网络中的信息流动。

PAN的主要内容分为三个部分：bottom-up path augmentation、adaptive feature pooling、fully-connected feature fusion。

bottom-up path augmentation

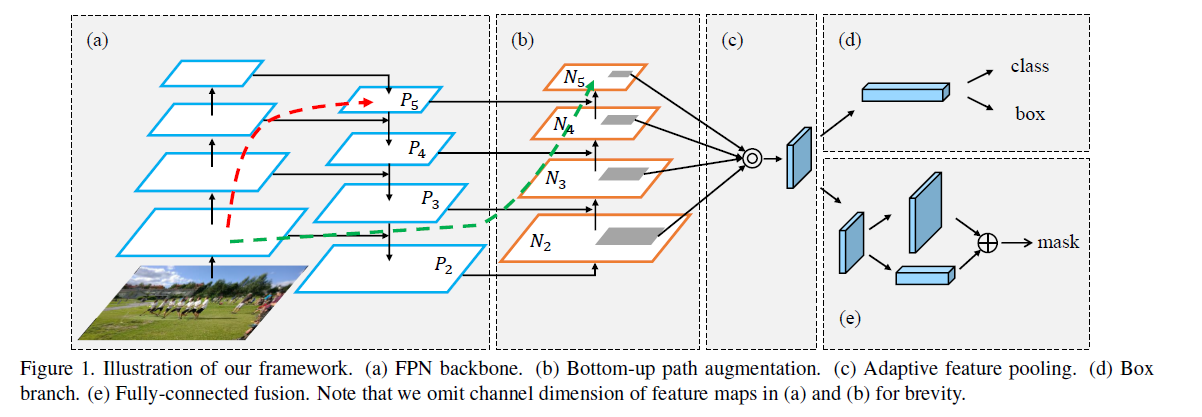

低层特征有助于实例的边缘信息定位识别，但从底层结构到最高层特征有很长的路要走(即上图中的红色虚线路径，可能会超过100层)，这增加了获取准确定位信息的难度。

PAN在FPN的基础之上，通过自下而上的路径增强(bottom-up path augmentation)，用较低层中准确的定位信息增强了整个特征金字塔，缩短了较低层和最顶层特征之间的信息路径(即上图中的绿色虚线路径，不超过10层)。

adaptive feature pooling

对于FPN，会根据proposal(提取的候选区域，候选框)的大小，将其分配到不同的特征层级。即将小尺寸的proposal分配给低特征层级，将大尺寸的proposal分配给高特征层级。

单一的特征层级分配可能并非最优解法，比如两个proposal大小仅相差10个像素，但有可能会被分配到不同的特征层级，即使它们非常相似。

高级别的特征由大的感受野生成并提取了更丰富的上下文信息，让小的proposal获取这些信息可以更好的进行预测；低级别的特征包含丰富的细节信息以及更好的定位精度，让大的proposal获取这些信息也是有意义的。

为避免了单一分配的不良结果，PAN提出了"自适应特征池化"的概念。对于每个proposal，首先将它映射到所有特征层级，即上图(b)中的灰色区域，然后延续Mask R-CNN的做法，对每个特征层级进行ROI Align操作(准确提取出于原始图像中感兴趣区域(Region of Interest, ROI)相对应的特征)，接着对不同层级的feature grid进行融合(即上图中©的操作)。

fully-connected feature fusion

原始的Mask R-CNN中，mask预测分支是FCN的结构，因为全连接层可以提取到和卷积层不同的信息，作者在mask预测分支新增了一个fc分支。

关于FPN和PAN，可详细参考下面各位大佬的讲解：

知乎"薰风初入弦"大佬

CSDN"00000cj"大佬

消除网格敏感度(Eliminate grid sensitivity)

优化yolov2对anchor位置的限制。

观察yolov2对anchor位置限制说明图(即"yolov2_网络输出结构对比yolov1_1.png")，如果希望预测框中心点位于网格边界，则$t_x$或$t_y$需取到非常小或非常大的值。

参考自B站"霹雳吧啦Wz"大佬

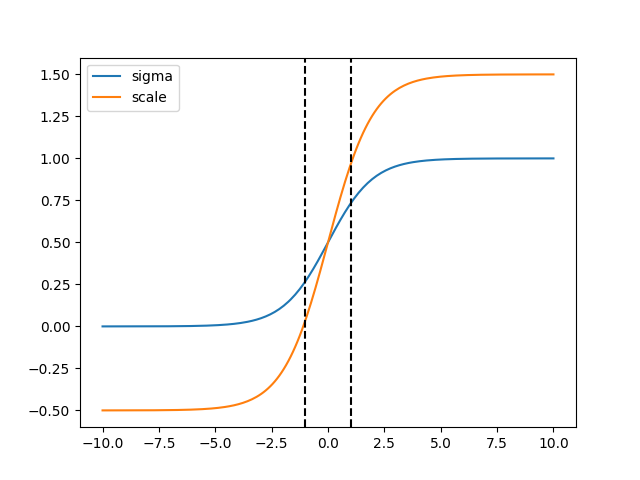

yolov4对上述问题进行优化，将公式：

$$b_{x} = \sigma \left ( t_{x} \right ) + c_{x}$$

$$b_{y} = \sigma \left ( t_{y} \right ) + c_{y}$$

修改为：

$$b_{x} = \left ( \sigma \left ( t_{x} \right ) \cdot scale_{xy} - \frac{scale_{xy} - 1}{2} \right ) + c_{x}$$

$$b_{y} = \left ( \sigma \left ( t_{y} \right ) \cdot scale_{xy} - \frac{scale_{xy} - 1}{2} \right ) + c_{y}$$

一般$scale_{xy}$取为2，即

$$b_{x} = \left ( 2 \cdot \sigma \left ( t_{x} \right ) -0.5 \right ) + c_{x}$$

$$b_{y} = \left ( 2 \cdot \sigma \left ( t_{y} \right ) -0.5 \right ) + c_{y}$$

扩充正样本数量

yolov3中，只将与gt框共属同一个grid cell，且IOU最大的anchor作为正样本(即仅取唯一正样本)，其他anchor要么直接放弃(anchor与gt框IOU高于某一阈值，但非最大)，要么作为负样本(anchor与gt框IOU低于某一阈值)。这可能会导致训练时，正样本数量非常的少。

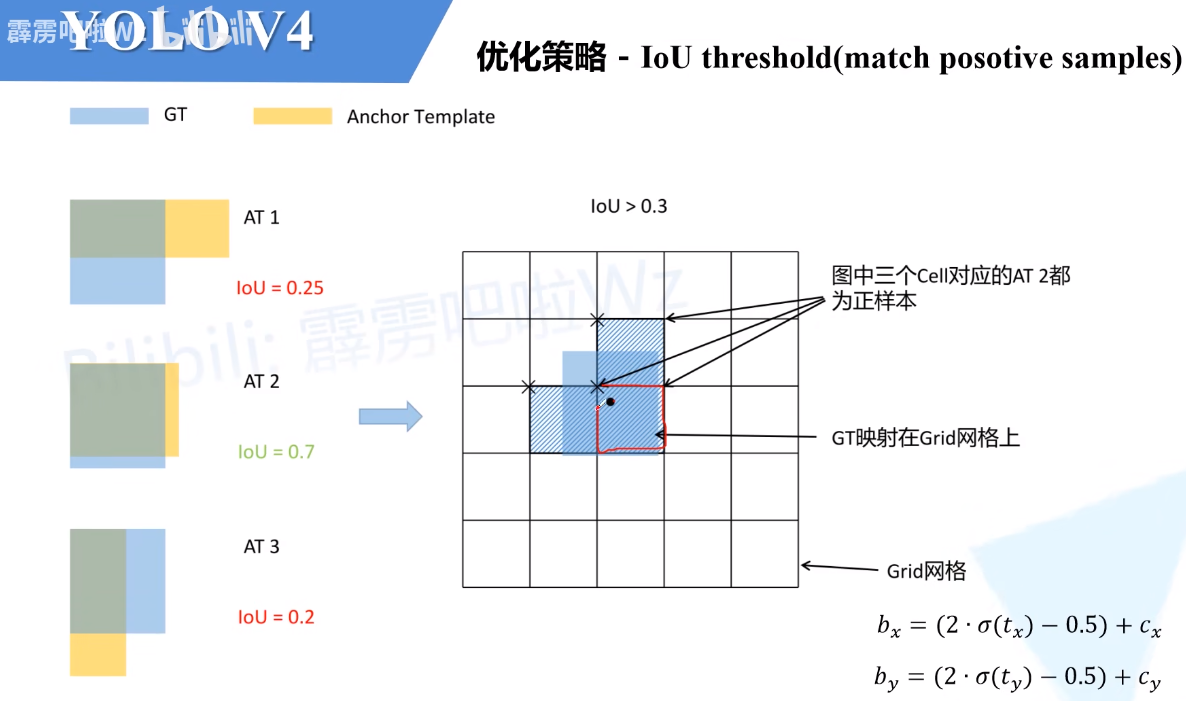

为扩充正样本，可尝试采用如下方案：

1. 设定IOU阈值，若anchor与gt框IOU高于该阈值，则将该anchor置为正样本。

2. 根据gt框中心点相对于当前grid cell的位置，若gt框中心点偏向于左上角，则可将当前grid cell的左侧相邻、上侧相邻的grid cell的anchor，纳入正样本的考察范围（即相邻grid cell的anchor，若与gt框的IOU大于某一阈值，可将该相邻grid cell的anchor取为正样本）。若gt框中心点偏向其他位置，可同样处理。



   摘自B站"霹雳吧啦Wz"大佬

yolov5

我们基于yolov5实现了"目标人员是否佩戴安全帽检测"。代码、详细注释、网络预测效果，请详见github与wandb。

https://github.com/YADIANNADETIANFA/yolov5

https://wandb.ai/icarus_athena/YOLOv5/overview?workspace=user-icarus_athena

摘自CSDN大佬"满船清梦压星河HK"

---

附录

map的概念

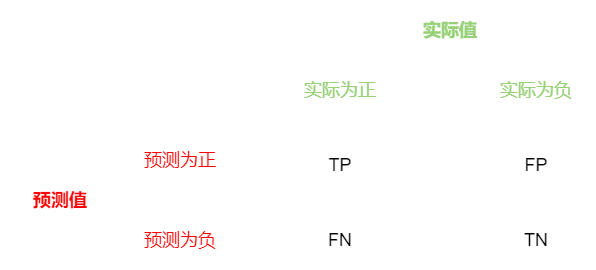

任何一个预测框，都必属于这4类之一

• TP (true positive)：真正例

• FP (false positive)：假正例

• TN (true negative)：真负例

• FN (false negative)：假负例

精确度，查准率

“预测为正且实际为正”，占"预测为正"的比例。

$Precision = \frac{TP}{TP + FP}$

召回率，查全率

“预测为正且实际为正”，占"实际为正"的比例。

$Recall = \frac{TP}{TP + FN}$

准确率

“预测为正且实际为正"和"预测为负且实际为负”，占总样本数的比例。

$Accuracy = \frac{TP + TN}{TP + FP + TN + FN}$

预测阶段，某一个预测框在预测某一个类别时，给出的预测结果，即置信度，$Conf$.

人为设定一个置信度门限值，即阈值，$Pthresh$.

$IoU$：某一个预测框与gt框面积的交并比。

$IoU_{thresh}$：人为设定一个门限值。

所以

1. $IoU > IoU_{thresh}$，站在上帝视角，该预测框成功识别了该物体，不论该预测框自己是否这样认为。
2. $IoU < IoU_{thresh}$，站在上帝视角，该预测框失败识别了该物体，不论该预测框自己是否这样认为。
3. $Conf > Pthresh$，该预测框"自认为"成功识别了该物体，不论真实情况如何(预测框没办法开上帝视角)。
4. $Conf < Pthresh$，该预测框"自认为"失败失败了该物体，不论真实情况如何(预测框没办法开上帝视角)。

简言之，$IoU$与$IoU_{thresh}$之间的比较，决定了真实情况的如何；而$Conf$与$Pthresh$之间的比较，决定了预测情况的如何。

$TP: \left \{ Conf > Pthresh, IoU > IoU_{thresh} \right \}$

$FP: \left \{ Conf > Pthresh, IoU < IoU_{thresh} \right \}$

$FN: \left \{ Conf < Pthresh, IoU > IoU_{thresh} \right \}$

$TN: \left \{ Conf < Pthresh, IoU < IoU_{thresh} \right \}$

综上，想计算TP、FP、FN、TN，就必须给定"$Pthresh$置信度"和"$IoU_{thresh}$交并比阈值"。进而，想计算$Precision$和$Recall$，必须给定上述两阈值。

每给定一组"$Pthresh$置信度阈值"和"$IoU_{thresh}$交并比阈值"，就能计算出一组"$Precision$"和"$Recall$"。

有了以上的概念，我们就可以定义下面的性能指标。

$AP@0.5$：$IoU_{thresh} = 0.5$，$Pthresh$从1到0，P-R曲线所围成的面积。

$mAP@0.5$：各类别的$AP@0.5$求平均。

$mAP@0.5:0.95$：$mAP@0.5$，$mAP@0.55$，$mAP@0.6$，…(以0.05为步长)…，$mAP@0.95$求平均。

关于$AP@0.5$，P-R曲线

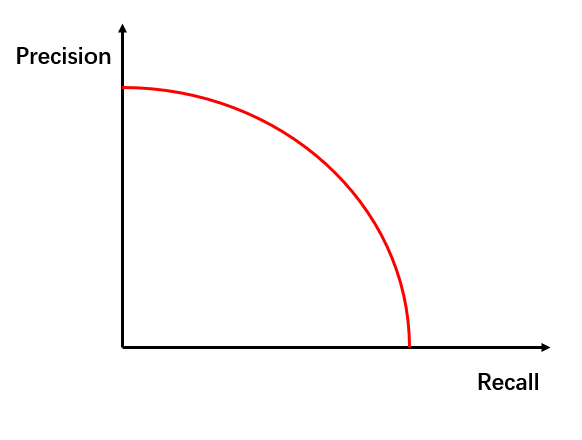

P-R曲线大致如上图所示。P越大则R越小；P越小则R越大。

若$Pthresh = 1$，FP根据公式会达到最小值，FN根据公式会达到最大值。

$$Precision = \frac{TP}{TP + FP} = Precision\_max$$

$$Recall = \frac{TP}{TP + FN} = Recall\_min$$

若$Pthresh = 0$，FP根据公式会达到最大值，FN根据公式会达到最小值。

$$Precision = \frac{TP}{TP + FP} = Precision\_min$$

$$Recall = \frac{TP}{TP + FN} = Recall\_max$$

$Pthresh$从1到0变化，$Precision: max \to min$；$Recall: min \to max$。

与P-R曲线变化一致。
